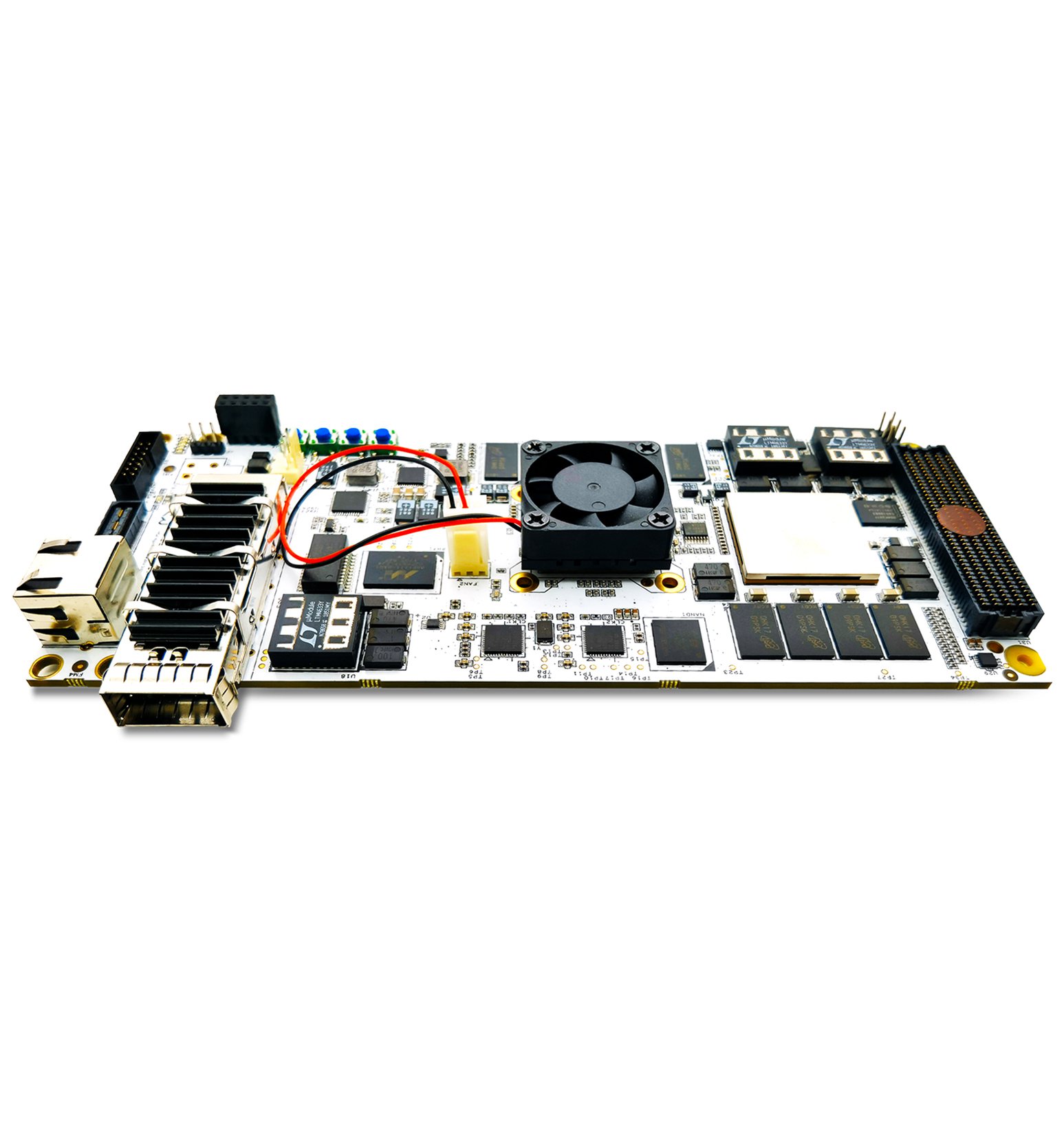

FACE-K7DSP
异构DSP计算卡
特点
✦ XC7K325T-2FBG676器件
✦ 逻辑资源丰富
✦ IO接口数量充足
✦ 具备GTX高速串行接口
✦ 接口丰富、扩展灵活
✦ FMC-HPC提供82 I/O（58 LVDS）扩展，提供6路GTH高速串行收发器
✦ 板载DSP芯片TMS320C6678
✦ 搭载1路千兆以太网
✦ 搭载4路SRIO
概述
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。FACE-K7DSP硬件平台是FACE系列中的一员。FACE-K7DSP是一款基于Tl KeyStone架构C6000系列TMS320C6678八核C66x定点/浮点DSP以及Xilinx Kintex-7 FPGA处理器设计的高端异构多核工业级核心板。该平台内部DSP与FPGA通过多种总线连接，并引出千兆网口、GTX、SRIO等高速通信接口。
框图

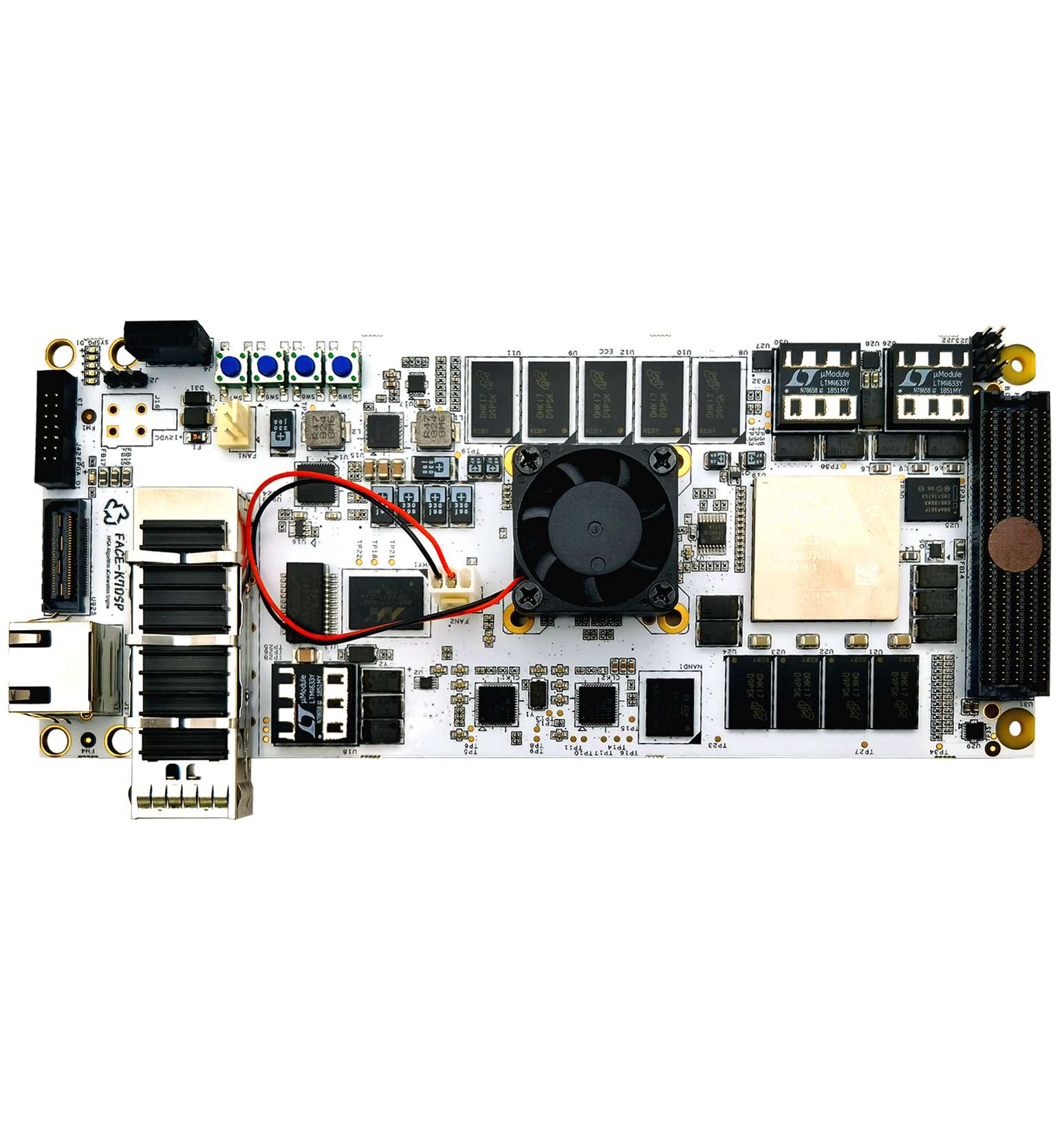

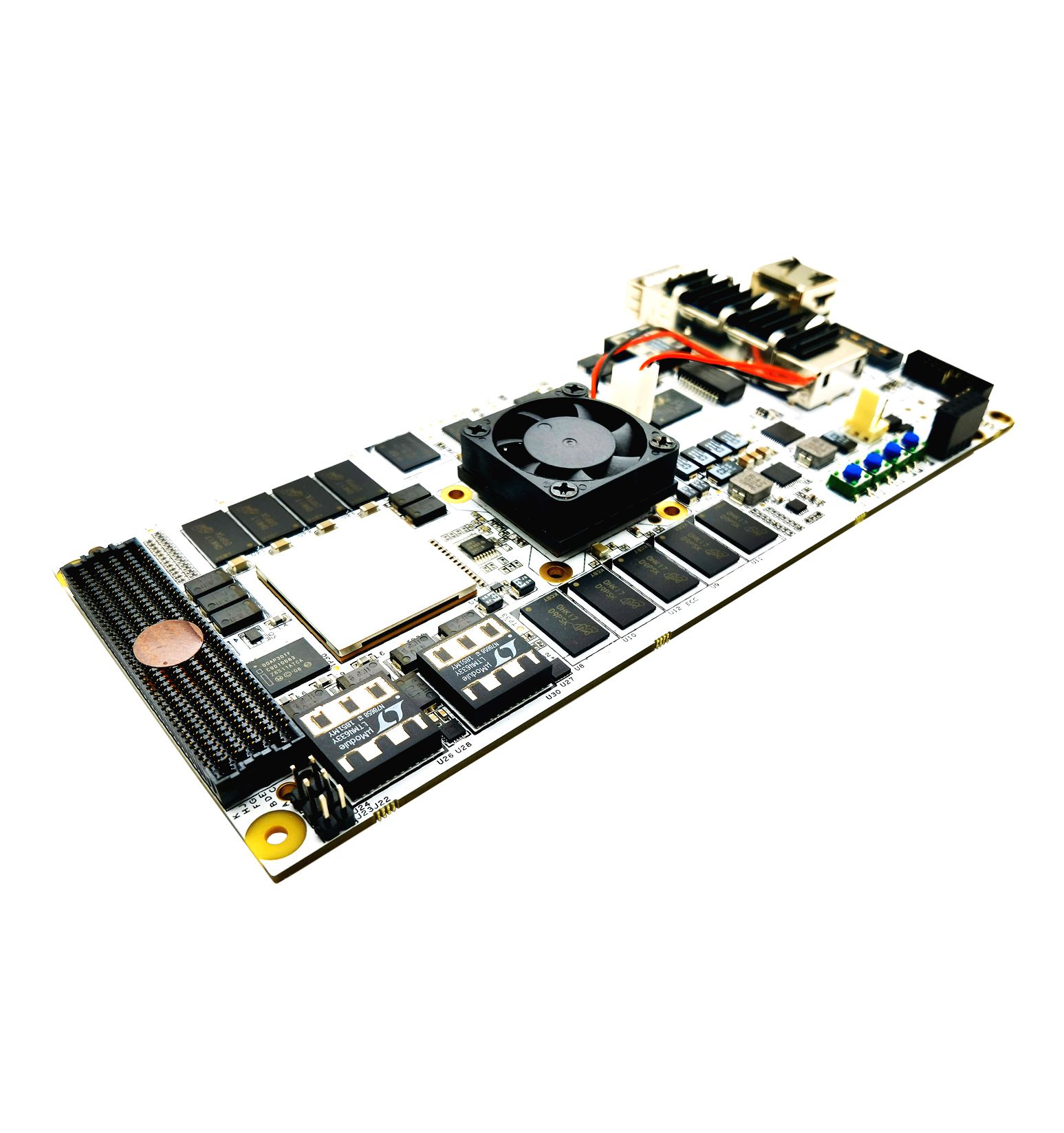

资源图
实物资源图如下：
芯片资源

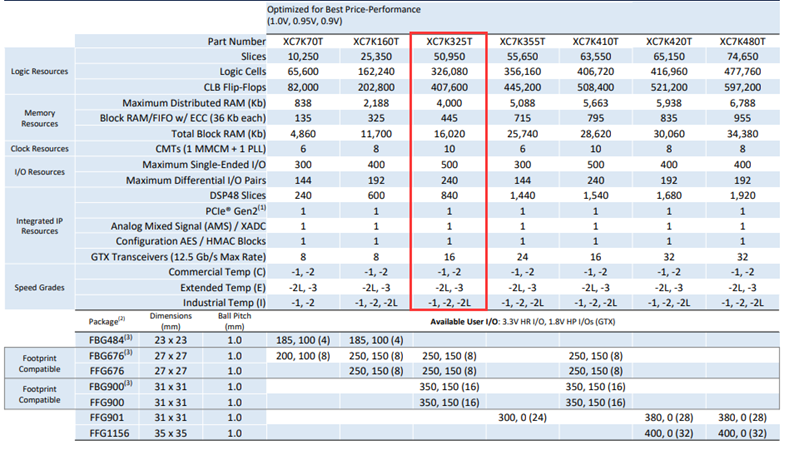

✦ FACE-K7DSP硬件平台基于Xilinx Kintex7系列芯片（XC7K325T-2FBG676），其片上资源丰富。
✦ 逻辑资源326,080 Logic Cells
✦ 触发器数量407,600个
✦ BRAM存储容量16,020Kb
✦ DSP核心数量840个
✦ 高速串行收发器GTX（12.5Gb/s Max Rate）16个
✦ 用户可用IO数量500
DSP处理器资源
✦ 通过SPI接口连接16MB SPI NOR FLASH，型号为N25Q128A11BSF40F；
✦ 通过IIC接口连接1Mbit EEPROM，型号为ST_M24M01-HRMN6TP，地址为0x50h/0x51h；
✦ 通过EMIF接口连接512Mbit NAND FLASH，型号为NAND512R3A2SZA6E。
名称 | 频率 | 时钟源 | 原理图标号 | 描述 |
DSP_PCIECLK | 100M | 6225 （CLK1） | DSP_PCIECLK_P | DSP部分PCIE参考时钟 |
DSP_PCIECLK_N |
HyperLink_CLK | 312.5M | HyperLink_CLK_P | DSP部分HyperLink参考时钟 |
HyperLink_CLK_N |
SRIOSGMIICLK | 312.5 | SRIOSGMIICLK_P | DSP部分SRIO参考时钟 |
SRIOSGMIICLK_N |
REFCK | 100M | 6225 （CLK2） | REFCK_P | CLK1时钟源 |
REFCK_N |
DDRCLK | 66.667M | DDRCLKP | DSP部分DDR4参考时钟源 |
DDRCLKN |
CORECLKP | 100M | CORECLKP | DSP系统时钟 |
CORECLKN |
PASSCLK | 100M | PASSCLKP | - |
PASSCLKN |
主要参考设计
✦ SRIO测试
✦ PCI Express测试
✦ FPGA DDR3测试
✦ 其他开源参考案例
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ 通用版型
