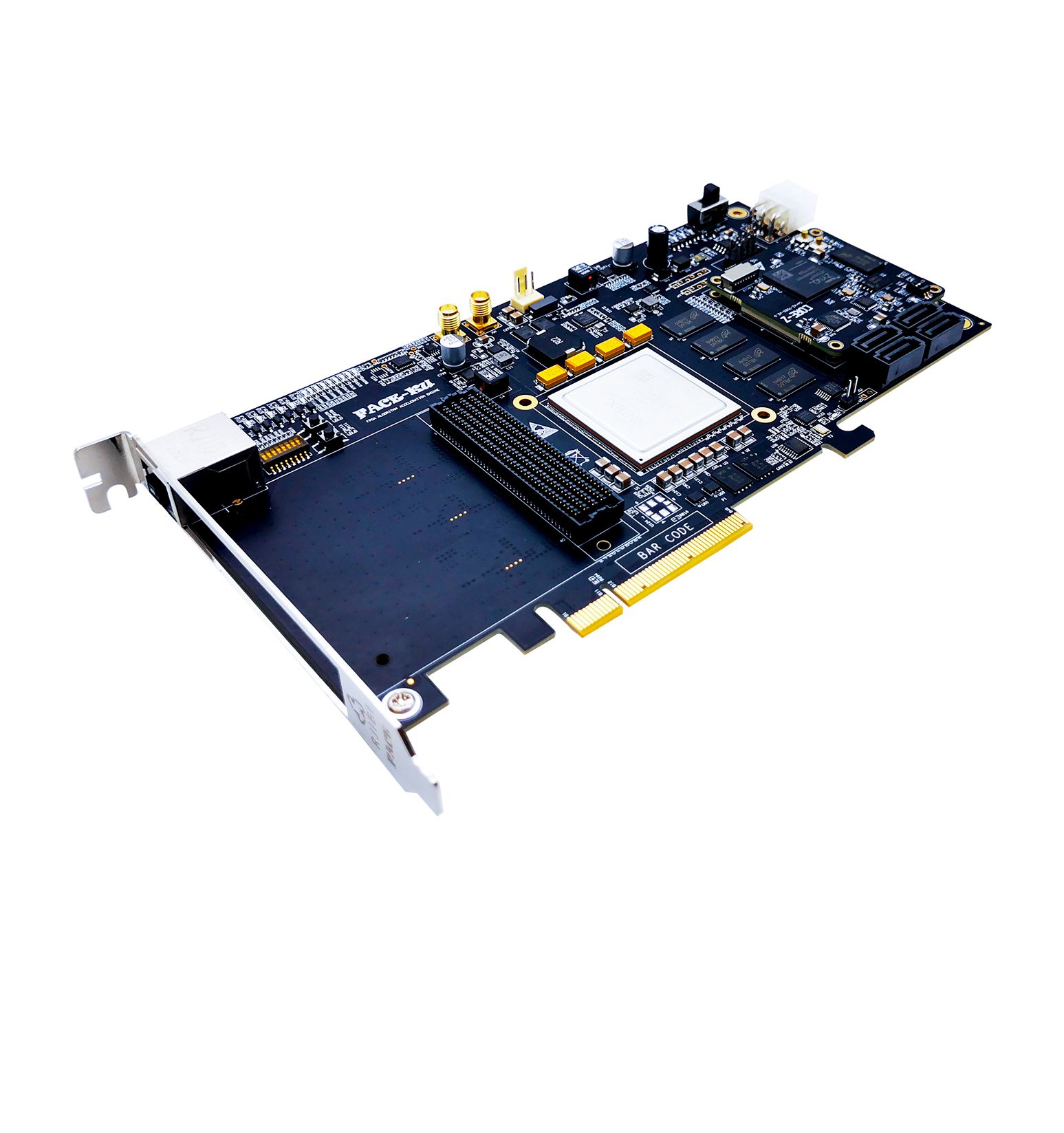

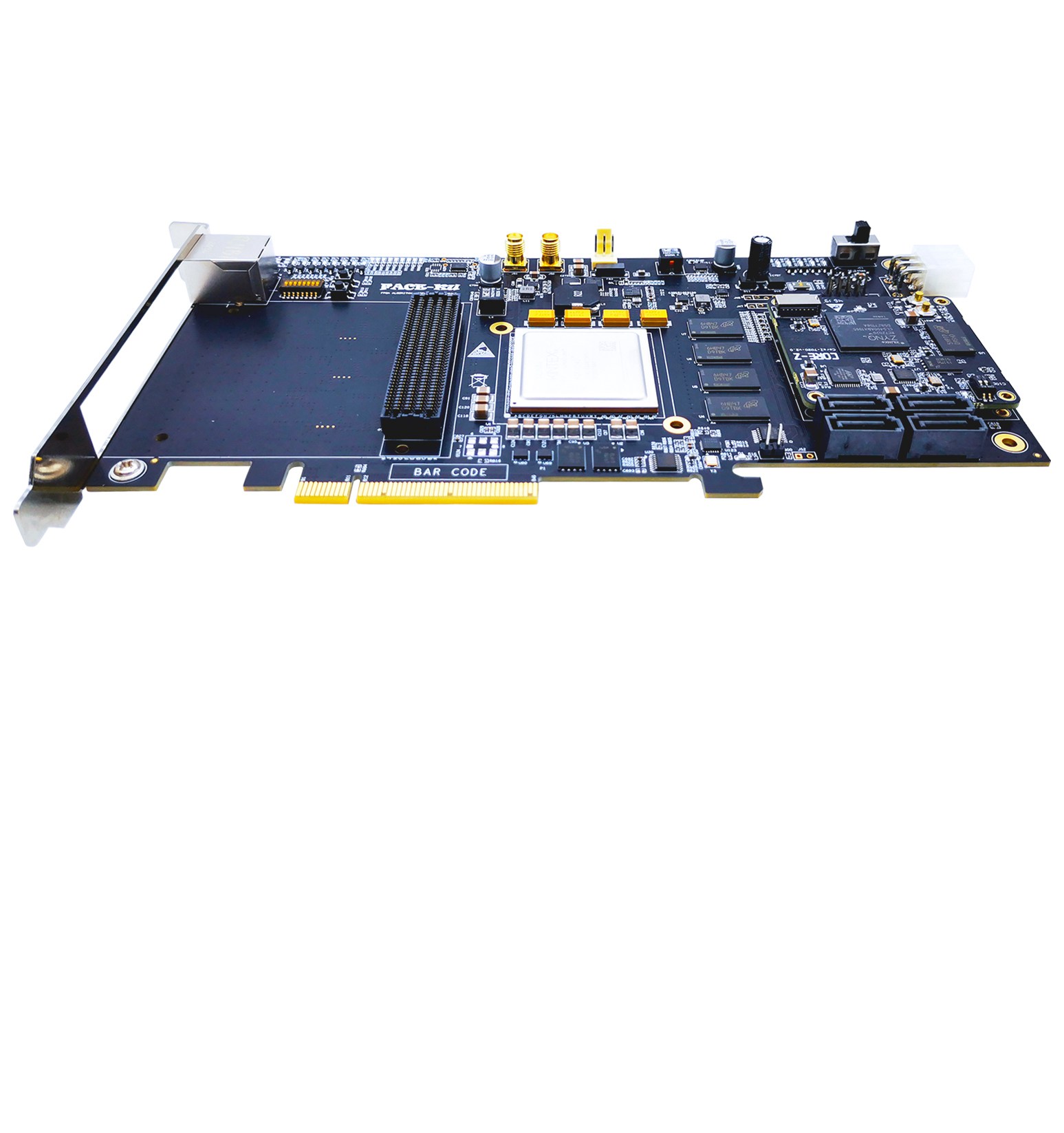

FACE-KU
异构计算加速平台
特点
✦ KINTEX-UltraScale XCKU040-2FFVA1156I器件（可选XCKU060-2FFVA1156I）
✦ 2GB DDR4存储器
✦ 256x2 Mb SPI Flash
✦ FMC-HPC x1
✦ 四路SATA存储接口
✦ PCIe Gen3x8
✦ 协处理器Zynq-7000 XC7Z020 SoC
✦ 512MB DDR3存储器
✦ 8GB eMMC（可作为系统引导）
概述
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。其旨在通过借助FPGA与ARM灵活的软硬件全可编程能力、并行算法实现以及动态可重构的特性搭配外围大容量DDR4存储以及PCIe、SATA、以太网、SMA等高速接口。
FACE-KU硬件平台是FACE系列中的一员，该平台采用双核架构，主处理器为XCKU040-2FFVA1156i（可选XCKU060-2FFVA1156i），协处理器为ZYNQ7020，该平台助力高校和科研院所相关科研项目的开发与部署。

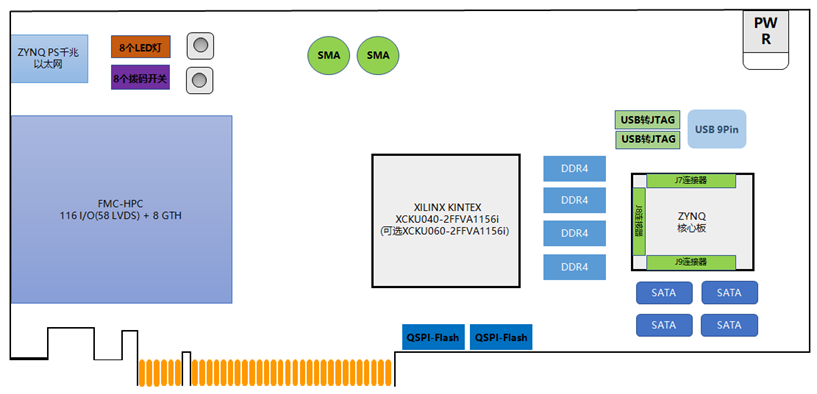

框图
主要规格
FACE-KU平台
✦ 平台主芯片XCKU040-2FFVA1156I（可选XCKU060-2FFVA1156I）
✦ 协处理器芯片XC7Z020-1CLG400
板卡主要外设
✦ 平台接口外设
✦ 2GB DDR4存储器
✦ 256x2 Mb SPI Flash
✦ FMC-HPC提供116 I/O（68 LVDS）扩展和8路GTH高速串行收发器
✦ 1路千兆以太网（ZYNQ PS部分接口）
✦ 四路SATA存储接口
✦ PCI Express Gen3 x8
✦ 两个按键
✦ 八个拨码开关
✦ 八个LED灯
✦ 两路SMA接口
✦ USB-JTAG
✦ USB-UART
ZYNQ协处理器外设
✦ 平台接口外设PS
✦ 512MB DDR3 存储器
✦ 256Mb Flash 存储器
✦ 8GB eMMC存储器
✦ 10/100/1000M以太网
✦ USB-OTG x4
✦ USB-JTAG
✦ USB-UART
✦ Micro SD
✦ 平台接口外设PL
✦ 2个独立按键
✦ 8个独立开关
✦ 8个独立LED灯
资源图

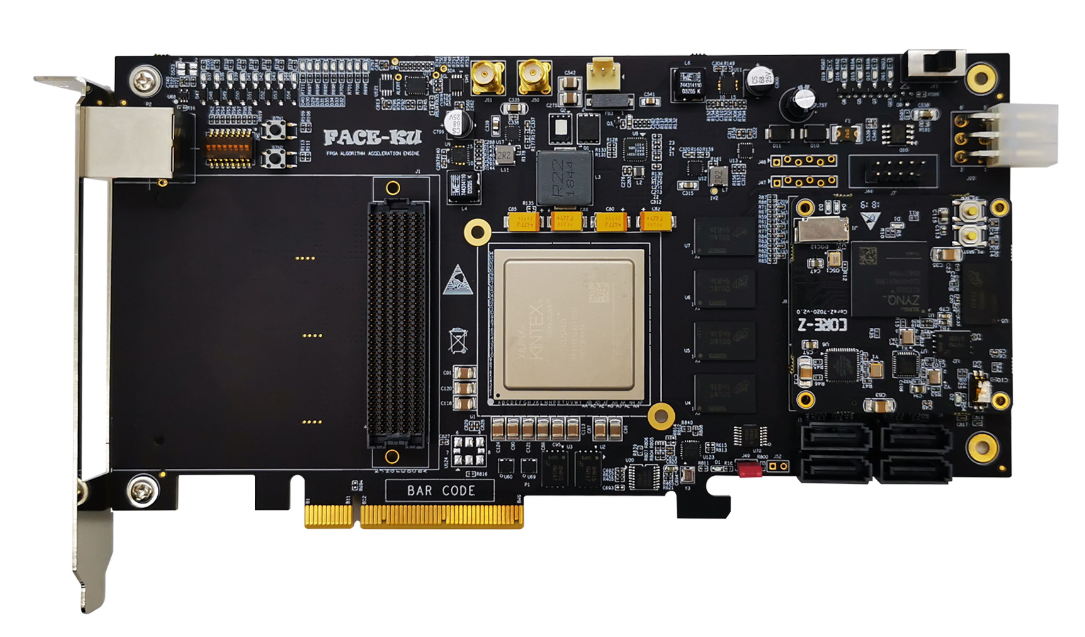

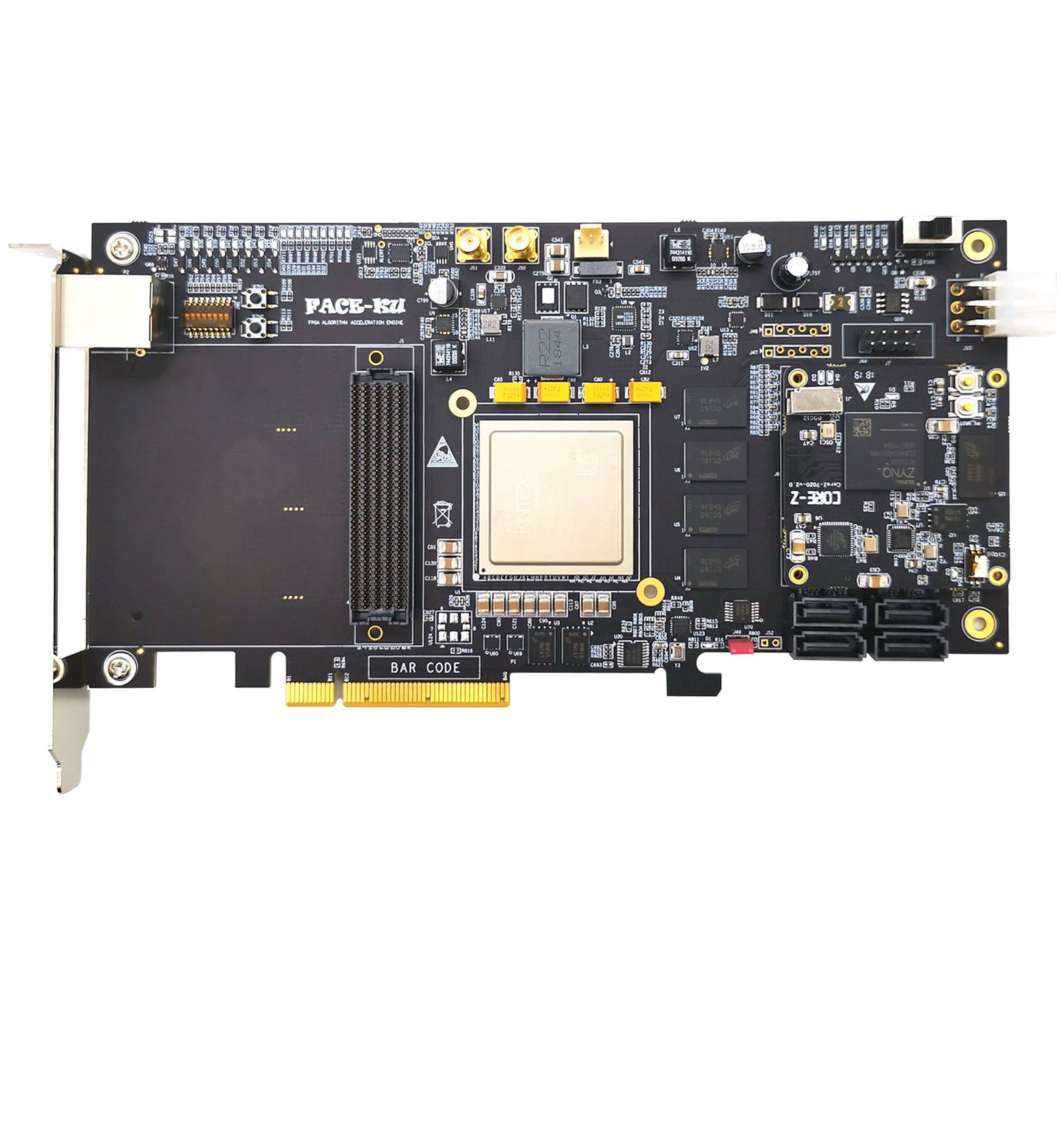

实物资源图如下：
芯片资源

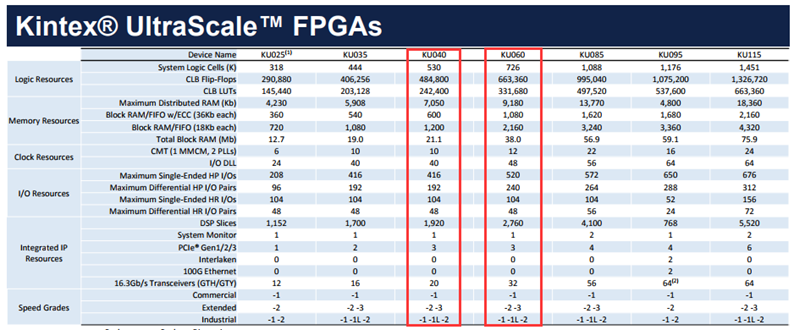

✦ FACE-KU硬件平台基于Xilinx Kintex-UtraScale系列芯片，其片上资源丰富。主芯片可选两种型号芯片。
✦ 一种为XCKU040-2FFVA1156i
✦ 逻辑资源530,000 Logic Cells
✦ 触发器数量484,800个
✦ BRAM存储容量21,600Kb
✦ DSP核心数量1920个
✦ 高速串行收发器GTH/GTY（16.3Gb/s Max Rate）20个
✦ 用户可用IO数量416
✦ 另一种为XCKU060-2FFVA1156i，其资源如下：
✦ 逻辑资源726,000 Logic Cells
✦ 触发器数量663,360个
✦ BRAM存储容量24,000Kb
✦ DSP核心数量2760个
✦ 高速串行收发器GTH/GTY（16.3Gb/s Max Rate）32个
✦ 用户可用IO数量520

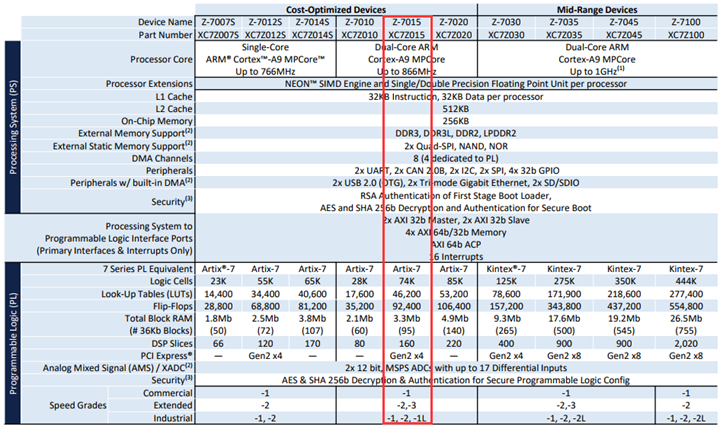

协处理器芯片资源
✦ 芯片型号为XC7Z015-1CLG485I
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源74K Logic Cells
✦ 查找表资源数量46200个
✦ 触发器数量92400个
✦ BRAM存储容量3.3Mb
✦ DSP核心数量160个
主要参考设计
✦ PCI Express测试
✦ DDR4测试案例
✦ Quad-SPI Flash测试案例
✦ ZYNQ7020核心板测试案例
✦ 其他开源参考案例
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 70W
板卡外形
✦ Pice标准全高尺寸
