FACE-ZNX
多功能异构计算卡
特点
✦ ZYNQ XC7Z100
✦ 搭载1路FMC-LPC
✦ GPIO外设数量充足、种类齐全
✦ 具备HDMI输出接口
✦ 搭载1路千兆以太网接口
✦ 协处理器Jetson Xavier NX
✦ 一路PCIex1 只支持RC，PCIe x1接口引到了M.2 Key E接口
✦ 一路PCIex4，支持RC和EP，PCIe x4与ZYNQ-7000 SoC互连
概述
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。其旨在通过借助FPGA与ARM灵活的软硬件全可编程能力、并行算法实现以及动态可重构的特性搭配外围大容量DDR3/DDR4存储以及PCIe、QSFP、SATA等高速接口，助力高校和科研院所相关科研项目的算法开发与部署。
FACE-ZNX是FACE系列中的一员，该平台采用ZYNQ7100芯片为核心，内嵌有ARM Cortex-A9双硬核可支持Linux操作系统。同时片内具有丰富的可编程逻辑资源，可针对不同应用场景不同需求而定制不同的硬件处理模块，并且可以进行功能动态重构。同时该平台还包含一个Jetson Xavier NX模组，该模组搭载四核Cortex-A57处理器，128核MAXWELL GPU及4GB LPD-DR内存，可提供472GFLOP，并支持一系列的AI框架和算法。
框图
主要规格
FACE-ZNX平台
✦ 系统主芯片 ZYNQ XC7Z035-2FFG900I（可选ZYNQ XC7Z045-2FFG900I或ZYNQ XC7Z100-2FFG900I）
平台接口外设 PS
✦ 1GB DDR3 存储器
✦ 256Mb Flash 存储器
✦ 10/100/1000M以太网
✦ USB接口
✦ USB-JTAG
✦ USB-UART
平台接口外设PL
✦ 1GB DDR3 存储器
✦ 4个可编程按键
✦ 4个可编程LED灯
✦ 1个FMC-HPC接口
平台NX模组外设
✦ 三个USB2.0
✦ 一个USB3.1
✦ 一个M.2 Key E接口
✦ 以太网接口
✦ HDMI输出
✦ UART
✦ CAN
✦ IIC
✦ SPI
✦ PCIE

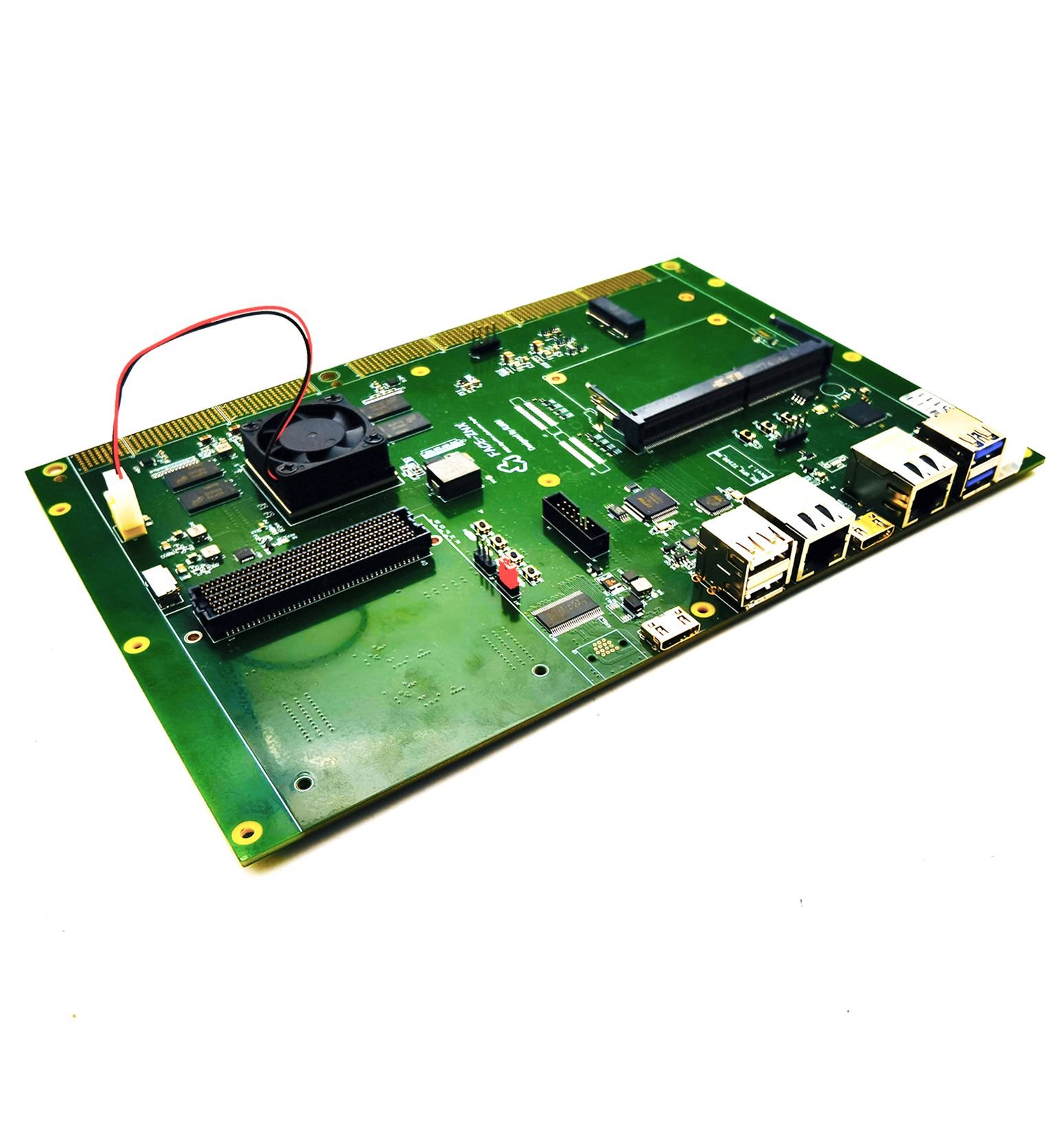

资源图
实物资源图如下：
芯片资源配置
✦ FACE-ZNX基于Xilinx ZYNQ-7系列芯片,其片上资源丰富。主芯片可选三种型号芯片
✦ 一种为XC7Z035-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源275K Logic Cells
✦ 查找表资源数量171,900个
✦ 触发器数量343,800个
✦ BRAM存储容量17.6Mb
✦ DSP核心数量900个
✦ 一种为XC7Z045-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源350K Logic Cells
✦ 查找表资源数量218,600个
✦ 触发器数量437,200个
✦ BRAM存储容量19.2Mb
✦ DSP核心数量900个
✦ 一种为XC7Z100-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源444K Logic Cells
✦ 查找表资源数量277,400个
✦ 触发器数量554,800个
✦ BRAM存储容量26.5Mb
✦ DSP核心数量2,020个
主要参考设计
✦ 外设接口测试设计
✦ Linux操作系统基本设计
✦ 软硬件开发实验案例
✦ 嵌入式系统设计实验案例
✦ 其他开源参考案例
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ VPX 6U板型
