FACE-ZSWITCH
特点
✦ ZYNQ XC7Z035（可选XC7Z045或XC7Z100）
✦ 1GB DDR3
✦ SFP+接口 x4
✦ 2x12 Pin 扩展接口
✦ 12路千兆以太网
概述
ZSWITCH 是FACE 系列中的一员，该平台采用ZYNQ7100 芯片为核心，内嵌有ARM Cortex-A9 双硬核可支持Linux 操作系统。同时片内具有丰富的可编程逻辑资源，可针对不同应用场景不同需求而定制不同的硬件处理模块，并且可以进行功能动态重构。平台提供12 路PL 千兆以太网接口，1 路PS 千兆以太网接口，4 路USB2.0 接口，4 路SFP+接口以及丰富的基本IO 接口。同时平台还具有丰富的扩展IO，便于进行功能扩展。
框图
主要规格
FACE-ZSWITCH平台
板卡主要外设
PS 1GB DDR3存储器
PS 256Mb Flash 存储器
PS 8GB eMMC 存储器
PS 10/100/1000M 以太网
PS USB-HOST x4
PS USB-JTAG
PS USB-UART
PL 1GB DDR3存储器
PL 8个可编程LED灯
PL 2x12 Pin 扩展接口
PL 4路SFP+
PL 12个千兆以太网口
资源图

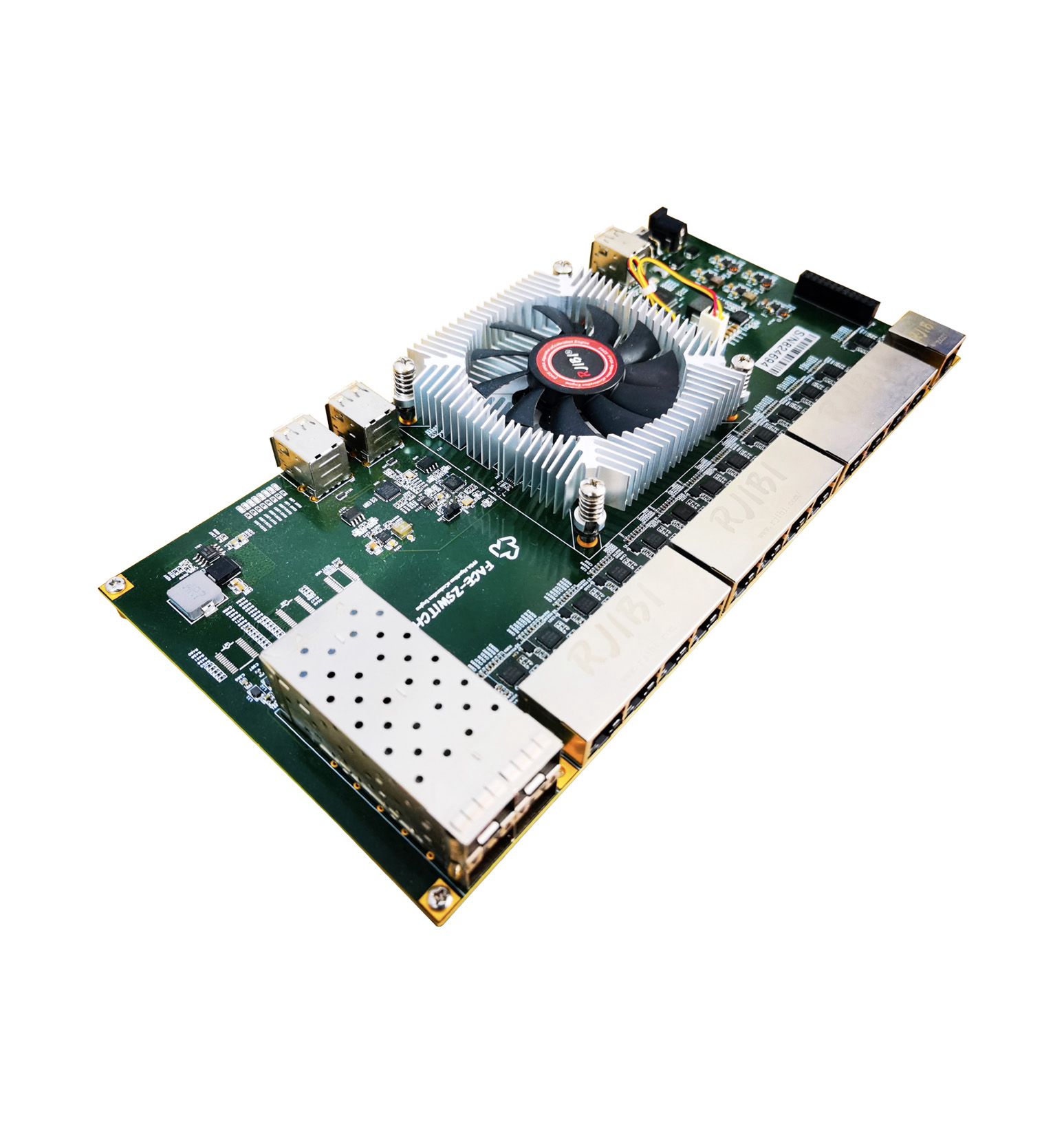

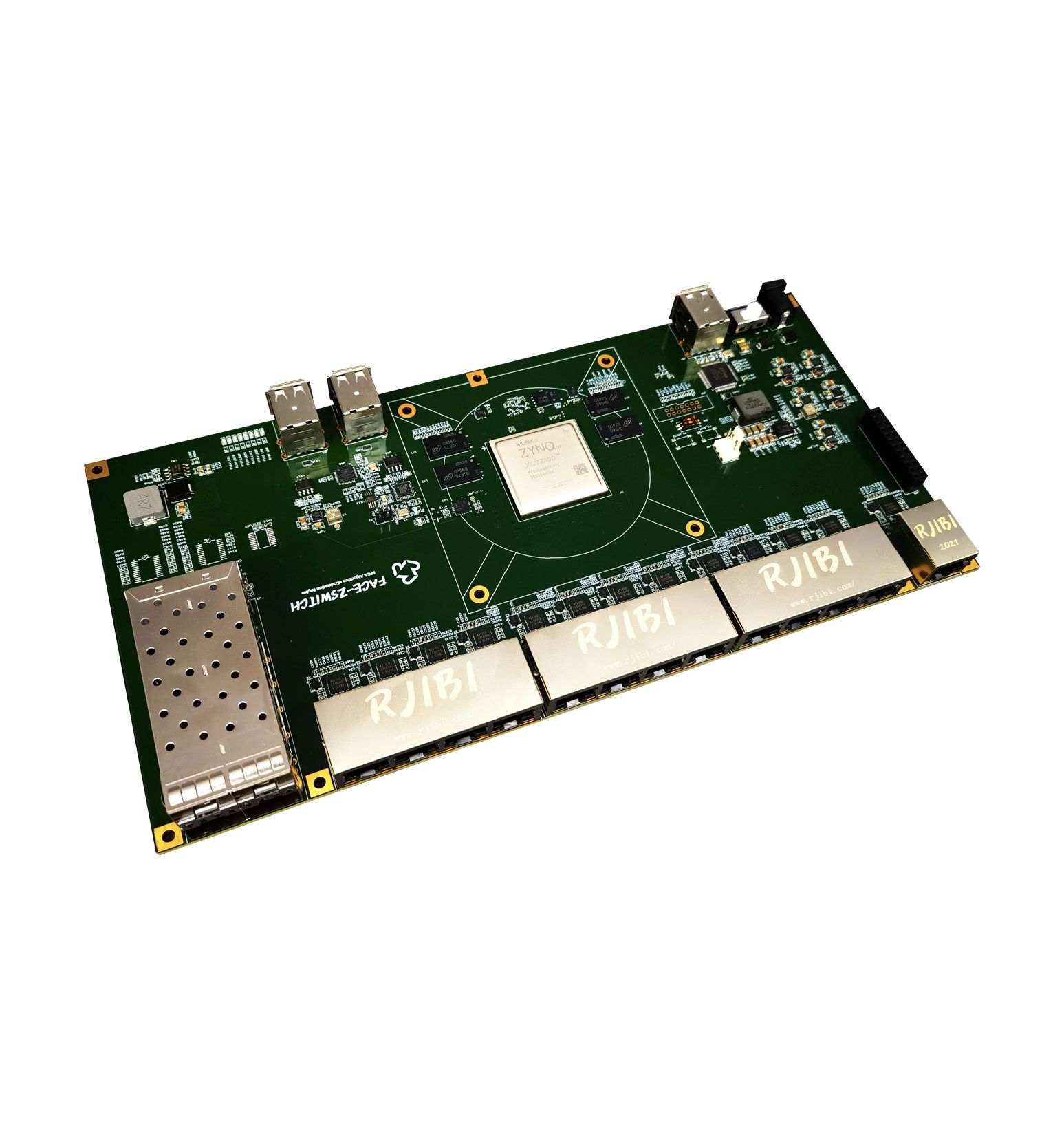

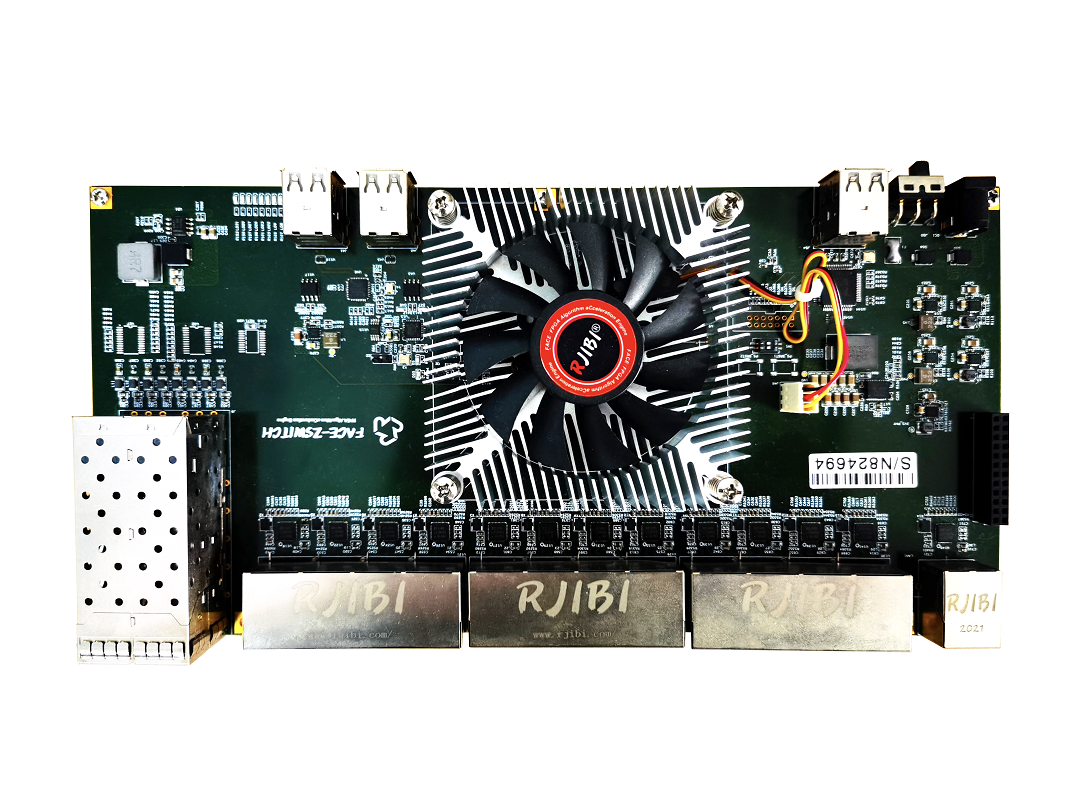

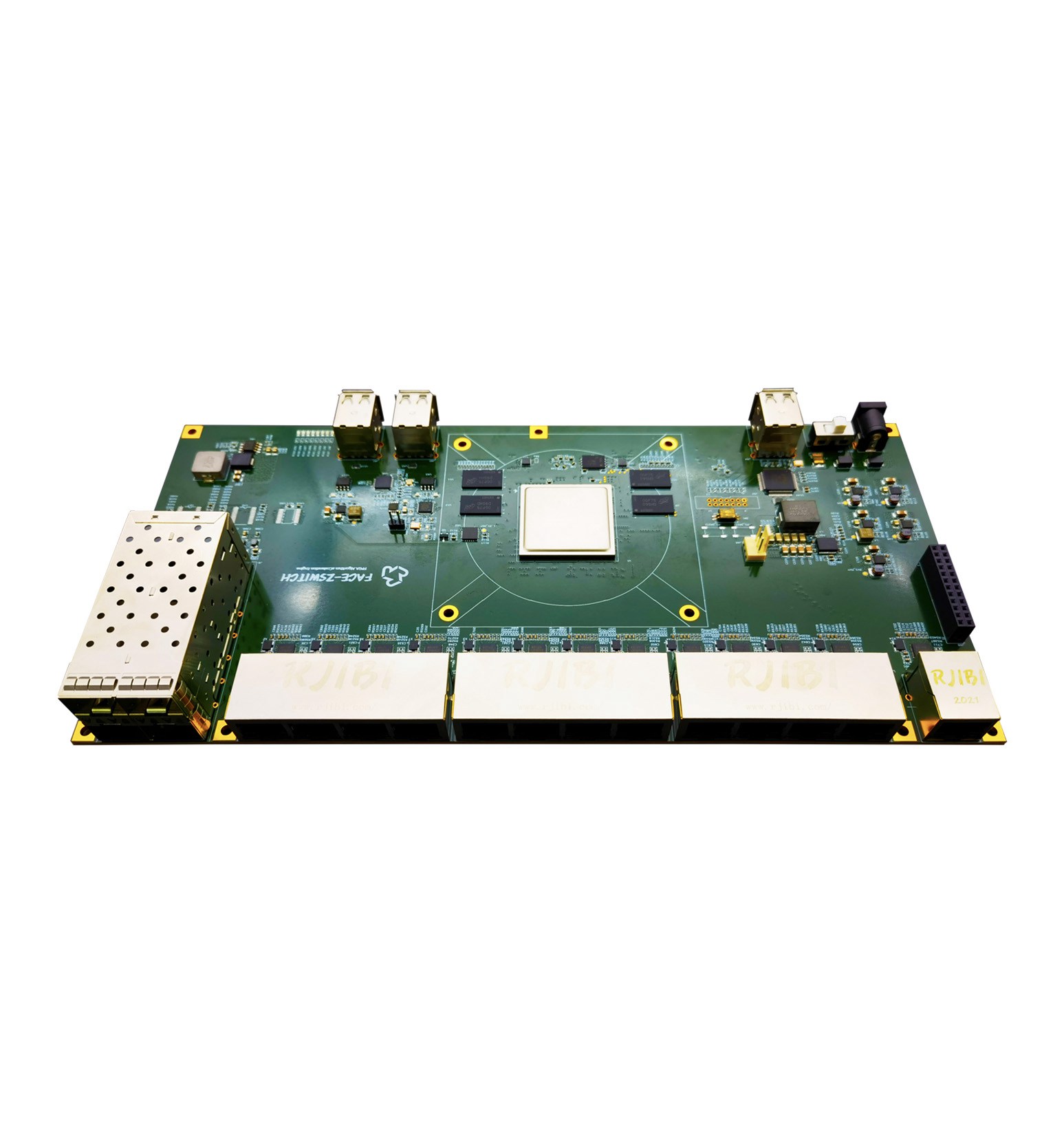

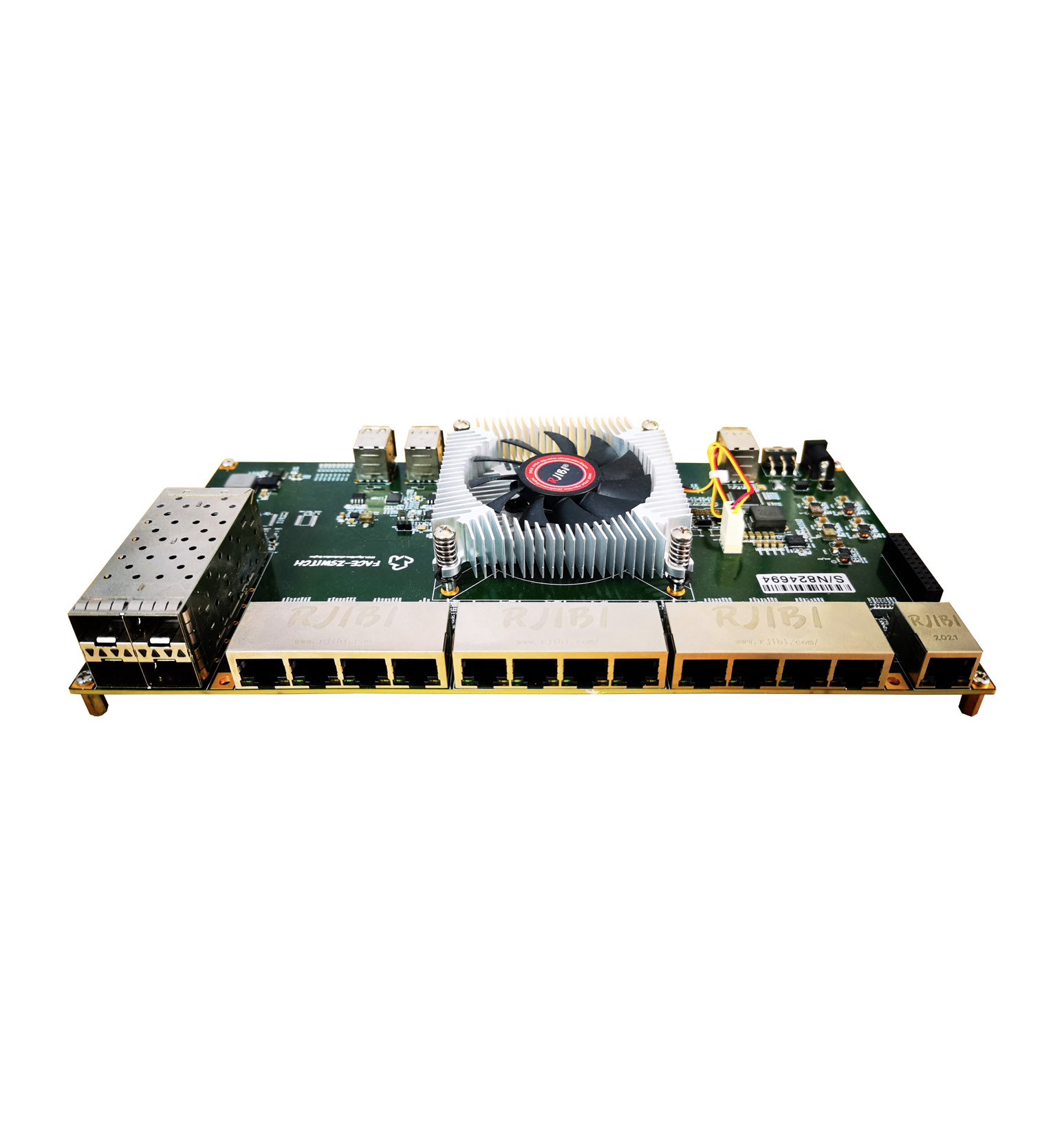

实物资源图如下：
芯片资源

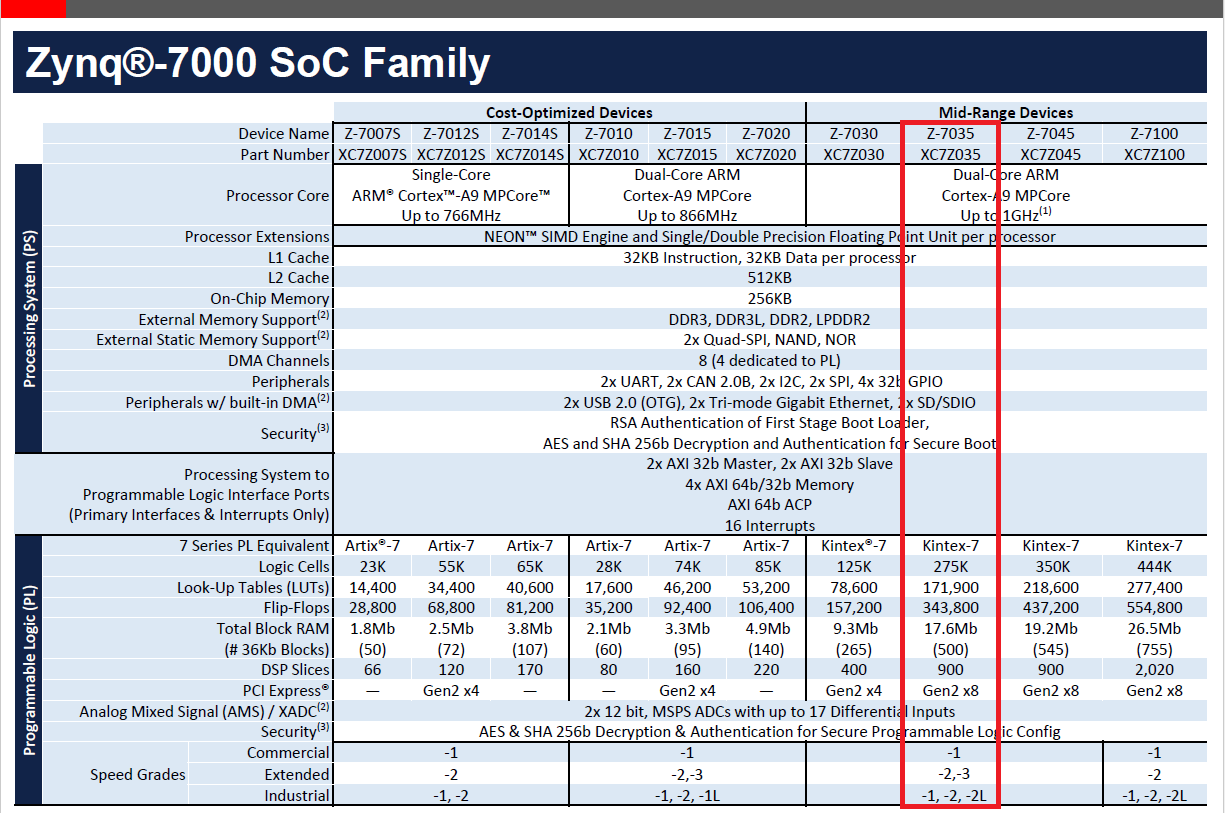

ZSWITCH 基于Xilinx ZYNQ-7 系列芯片,其片上资源丰富。
主芯片可选三种型号芯片，一种为XC7Z035-2FFG900I，其资源如下：
双核心ARM Cortex-A9 处理器
✦ NEON SIMD 与FPU 协处理器
✦ L1 缓存：每个核心32KB 指令缓存与数据
✦ 逻辑资源275K Logic Cells
✦ 查找表资源数量171,900 个
✦ 触发器数量343,800 个
✦ BRAM 存储容量17.6Mb
✦ DSP 核心数量900 个
一种为XC7Z045-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9 处理器
✦ NEON SIMD 与FPU 协处理器
✦ L1 缓存：每个核心32KB 指令缓存与数据
✦ 逻辑资源350K Logic Cells
✦ 查找表资源数量218,600 个
✦ 触发器数量437,200 个
✦ BRAM 存储容量19.2Mb
✦ DSP 核心数量900 个
一种为XC7Z100-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9 处理器
✦ NEON SIMD 与FPU 协处理器
✦ L1 缓存：每个核心32KB 指令缓存与数据
✦ 逻辑资源444K Logic Cells
✦ 查找表资源数量277,400 个
✦ 触发器数量554,800 个
✦ BRAM 存储容量26.5Mb
✦ DSP 核心数量2,020 个
主要参考设计
✦ 板卡基础参考设计
冷却
✦ 标准：主动散热
