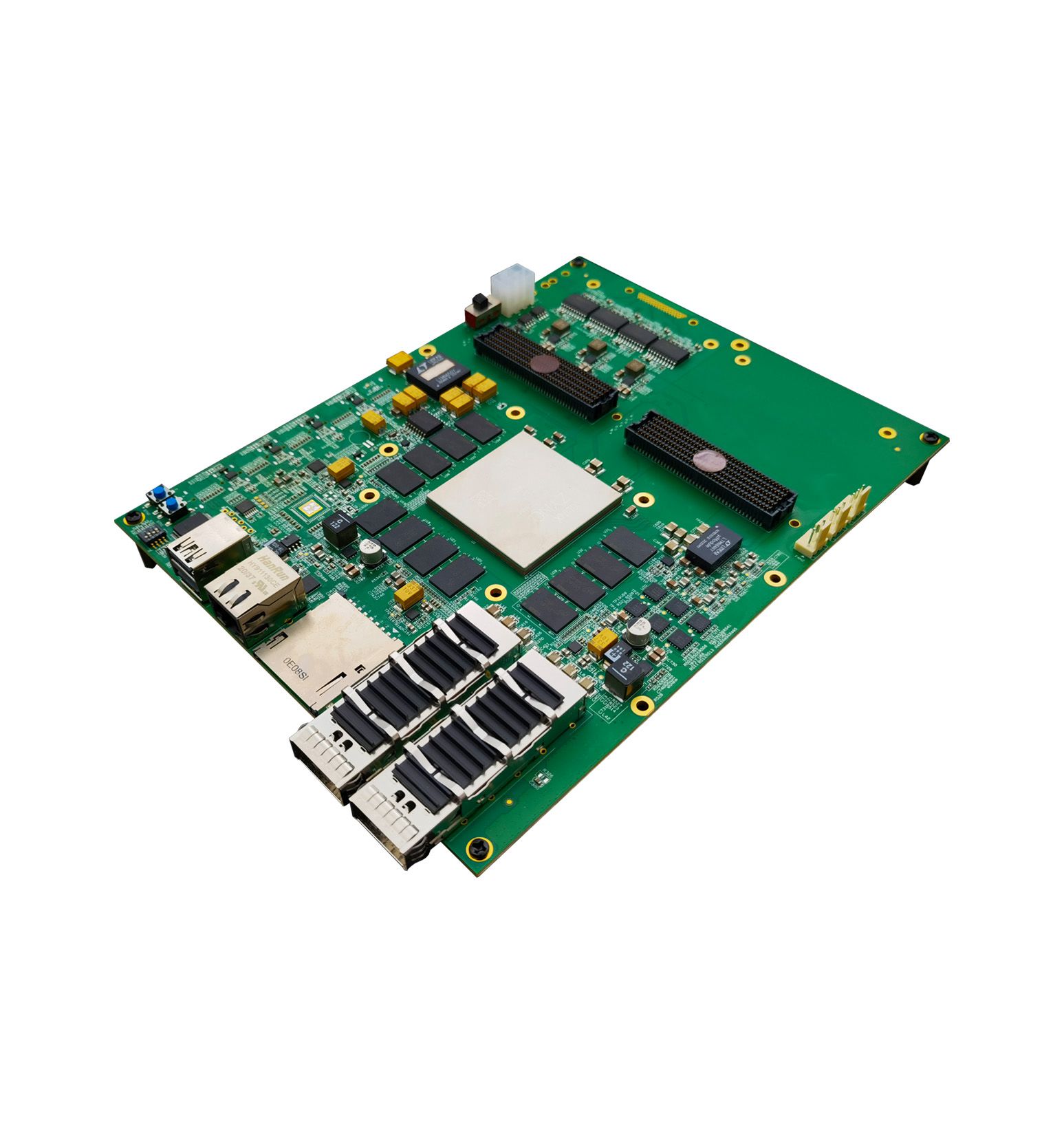

FACE-ZUSSD-B
多核SOC设计开发平台
特点
ZYNQ UltraScale+ XCZU19EG
✦ ZU器件PS侧接口主要外设
✦ 内存：DDR4 2GB 64bit 2400MT/s
✦ 配置存储：Dual QSPI Flash
✦ SD卡接口、以太网接口
✦ USB接口、USB-UART接口
✦ ZU器件PL侧接口主要外设
✦ 内存：2组DDR4，每组4GB@64bit 2666MT/s
✦ QSFP28接口2个（4lane/port 32.75Gbps/lane）
✦ FMC-HPC扩展连接器2个
✦ U.2 NVME SSD接口（PCIe Gen3x4）4个
✦ U.2 NPCIe EP接口（PCIe Gen3x4）1个
✦ RS422（J30J连接器）8个
✦ SI5345可配置时钟源
✦ USB-JTAG接口
概述
FACE-ZUSSD-B多核SOC设计开发平台是FACE系列的最新产品。FACE-ZUSSD-B搭载有16nm工艺的ZYNQ UltraScale+系列主器件ZU19EG。该主器件具有极其丰富的FPGA可编程逻辑资源，同时其内嵌有四核ARM CortexA53，双核ARM CortexR5以及Mali400 GPU。
平台板载有丰富计算资源的同时还具备有非常丰富的外设接口：QSFP28、FMC、SD、USB、以太网等；并且板卡搭载有5个U.2 NVME SSD接口，非常适用于高速数据存储方面的应用需求。
框图
主要规格
FACE-ZUSSD平台
ZYNQ UltraScale+ MPSoC外设
PS DDR4 2GB 64bit 2400MT/s存储器
PS Dual QSPI Flash存储器
PS SD卡接口
PS 以太网接口
PS USB接口
PS USB-UART接口
PL内存：2组DDR4，每组4GB@64bit 2666MT/s
PL QSFP28接口2个（4lane/port 32.75Gbps/lane）
PL FMC-HPC扩展连接器2个
PL 4个U.2 NVME SSD接口（PCIe Gen3x4）
PL 1个NPCIe EP接口（PCIe Gen3x4）
PL 8个RS422（J30J连接器）
PL GPIO（J30J连接器）
PL 4个RS422接口（J30J连接器）
PL SI5345可配置时钟源
PL USB-JTAG接口
资源图

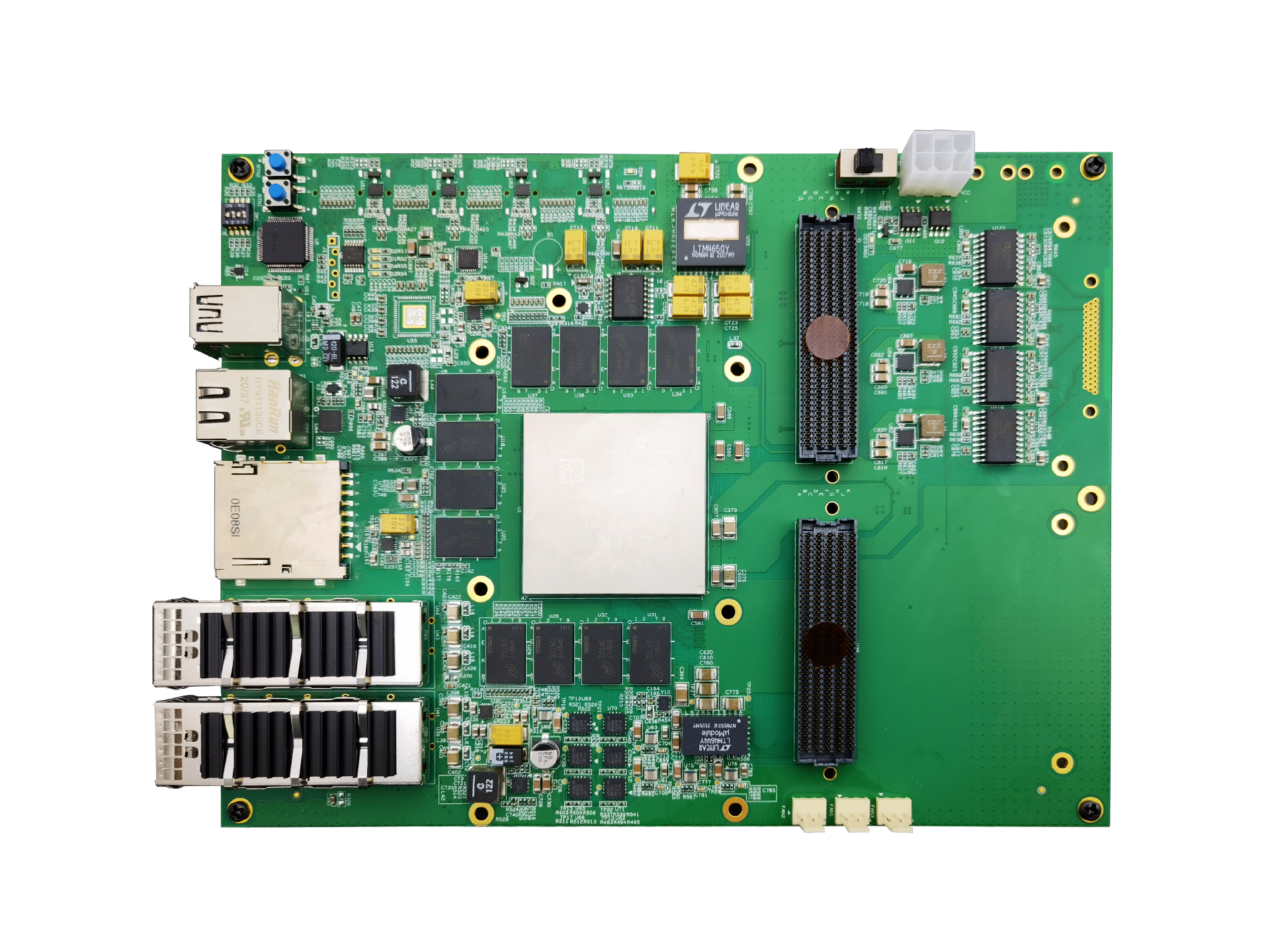

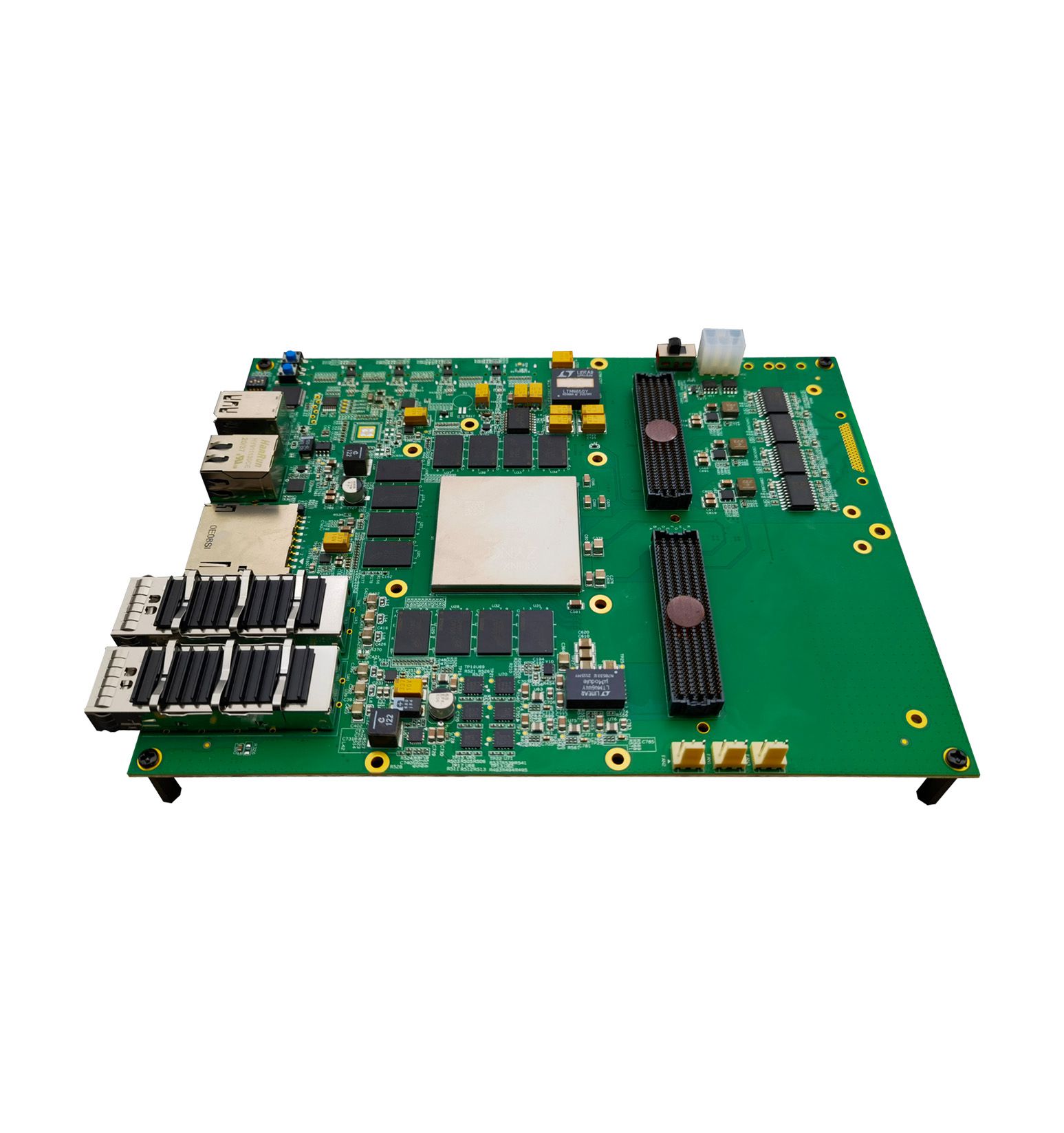

实物资源图如下：
芯片资源
✦ FACE-ZUSSD-B平台搭载了Xilinx Zynq UltraScale+ XCZU19EG MPSoC，集成强大的处理器系统（PS）和大规模可编程逻辑（PL）。

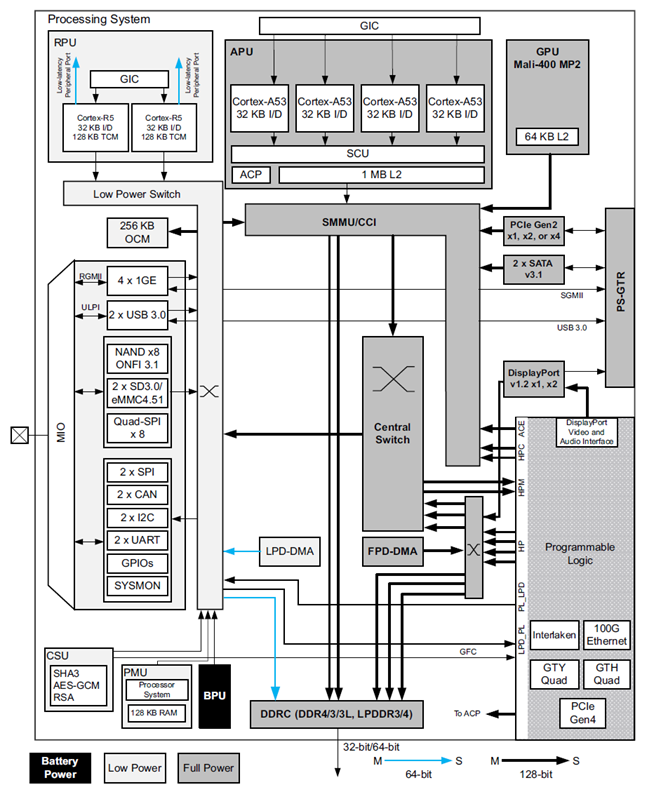

✦ Zynq UltraScale+ MPSoC处理器系统具有三个主要的处理单元：
Cortex-A53应用程序处理单元（APU）——基于Arm v8架构的64位四核CPU
Cortex-R5实时处理单元（RPU）——基于Arm v7架构的32位双实时处理单元，带有专用的紧密耦合存储（TCM）
ARM Mali™-400 MP2（GPU）——带有像素和几何处理器以及64 KB L2缓存的图形处理单元
✦ Zynq UltraScale+ MPSoC处理器系统具有四个高速串行I/O（HSSIO）接口，并支持多种高速接口协议：
