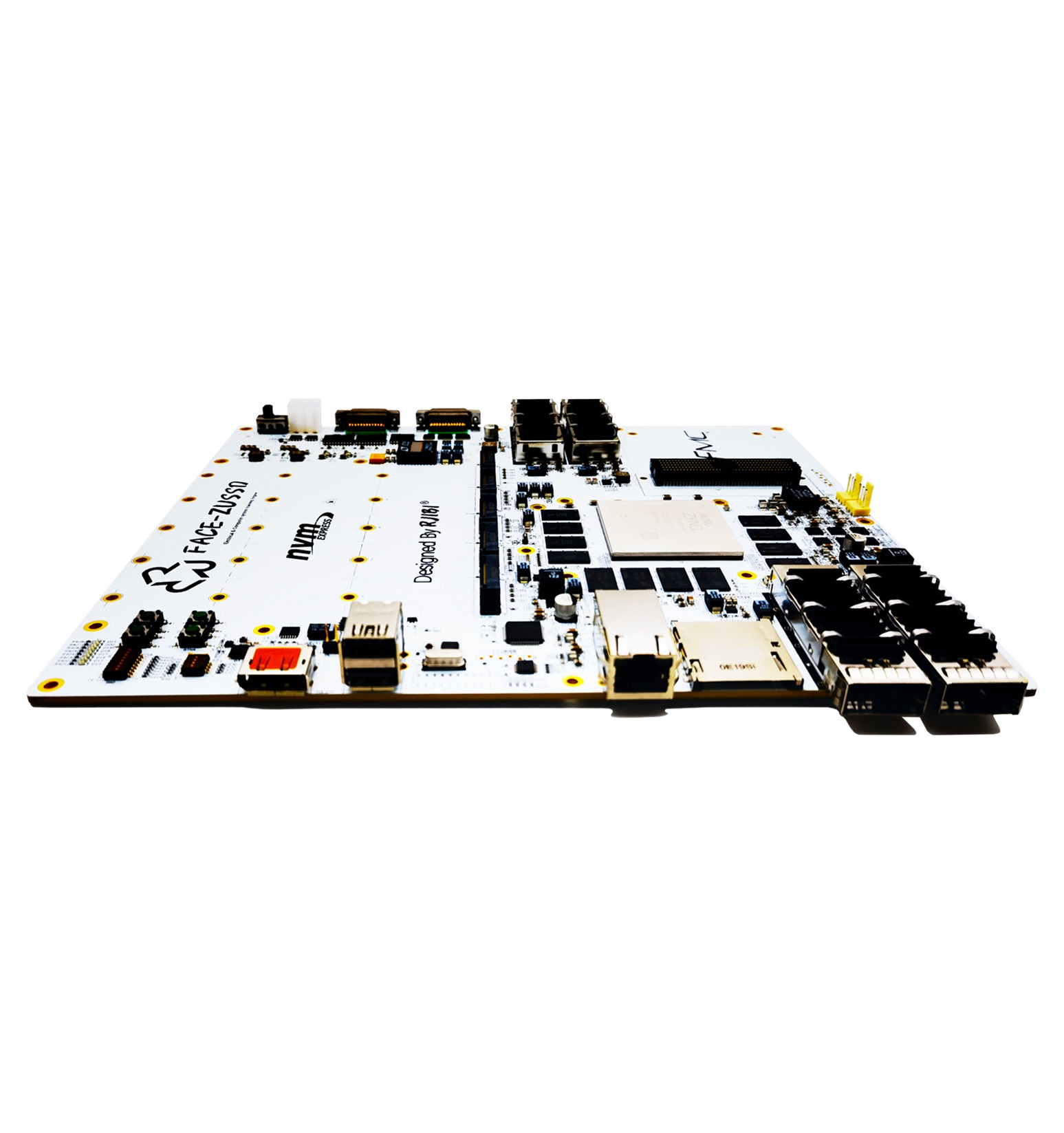

FACE-ZUSSD-A
超高速数据存储板
特点
ZYNQ UltraScale+ XCZU19EG
✦ ZU器件PS侧接口主要外设
✦ 内存：DDR4 2GB 64bit 2400MT/s
✦ 配置存储：Dual QSPI Flash
✦ SD卡接口、以太网接口、DP显示接口
✦ USB接口、USB-UART接口、MIO扩展接口
✦ ZU器件PL侧接口主要外设
✦ 内存：2组DDR4，每组4GB@64bit 2666MT/s
✦ QSFP28接口2个（4lane/port 32.75Gbps/lane）
✦ QSFP接口2个（4lane/port 16.3Gbps/lane）
✦ FMC-HPC扩展连接器
✦ 5个M.2 NVME SSD接口（PCIe Gen3x4）
概述
FACE-ZUSSD-A多核SOC设计开发平台是FACE系列的最新产品。FACE-ZUSSD-A搭载有16nm工艺的ZYNQ UltraScale+系列主器件ZU19EG。该主器件具有极其丰富的FPGA可编程逻辑资源，同时其内嵌有四核ARM CortexA53，双核ARM CortexR5以及Mali400 GPU。
平台板载有丰富计算资源的同时还具备有非常丰富的外设接口：QSFP28、FMC、SD、USB、以太网等；并且板卡搭载有5个M.2 NVME SSD接口，非常适用于高速数据存储方面的应用需求。

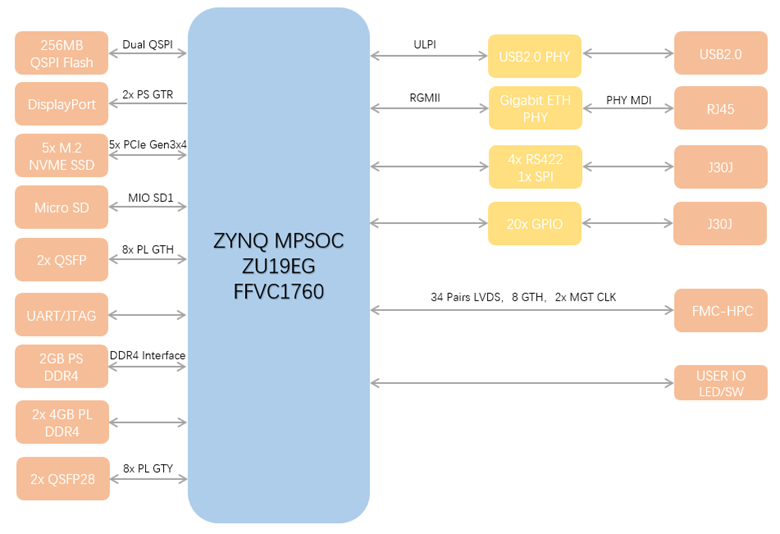

框图
主要规格
FACE-ZUSSD-A平台
✦ 搭载FPGA主器件为：XCZU19EG-FFVC1760
ZYNQ UltraScale+ MPSoC外设
✦ PS DDR4 2GB 64bit 2400MT/s存储器
✦ PS Dual QSPI Flash存储器
✦ PS SD卡接口
✦ PS 以太网接口
✦ PS DP显示接口
✦ PS USB接口
✦ PS USB-UART接口
✦ PL内存：2组DDR4，每组4GB@64bit 2666MT/s
✦ PL QSFP28接口2个（4lane/port 32.75Gbps/lane）
✦ PL QSFP接口2个（4lane/port 16.3Gbps/lane）
✦ PL FMC-HPC扩展连接器
✦ PL 5个M.2 NVME SSD接口（PCIe Gen3x4）
✦ PL 拨码开关x8，LED x8
✦ PL GPIO（J30J连接器）
✦ PL 4个RS422接口（J30J连接器）
✦ PL SPI接口（J30J连接器）
✦ PL SI5345可配置时钟源
✦ PL USB-JTAG接口
资源图

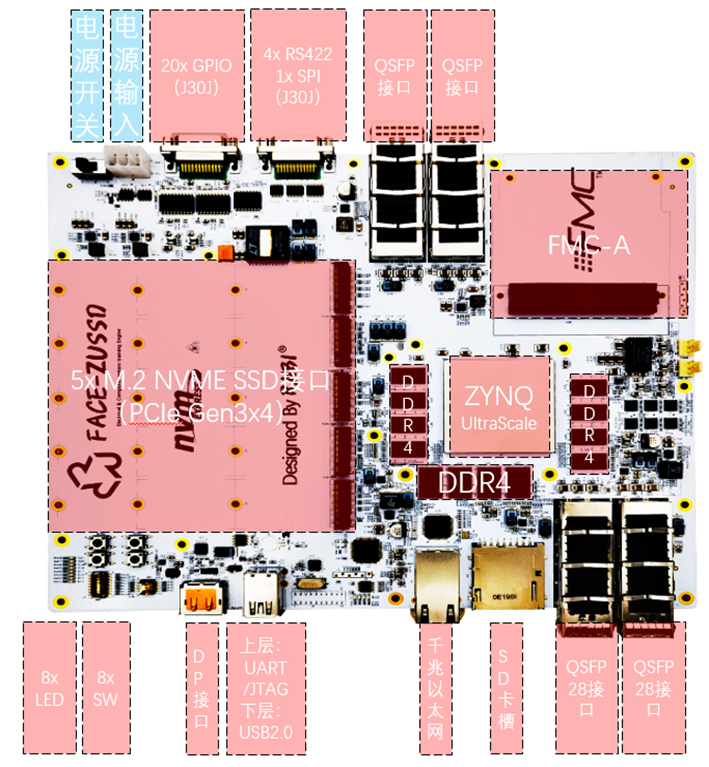

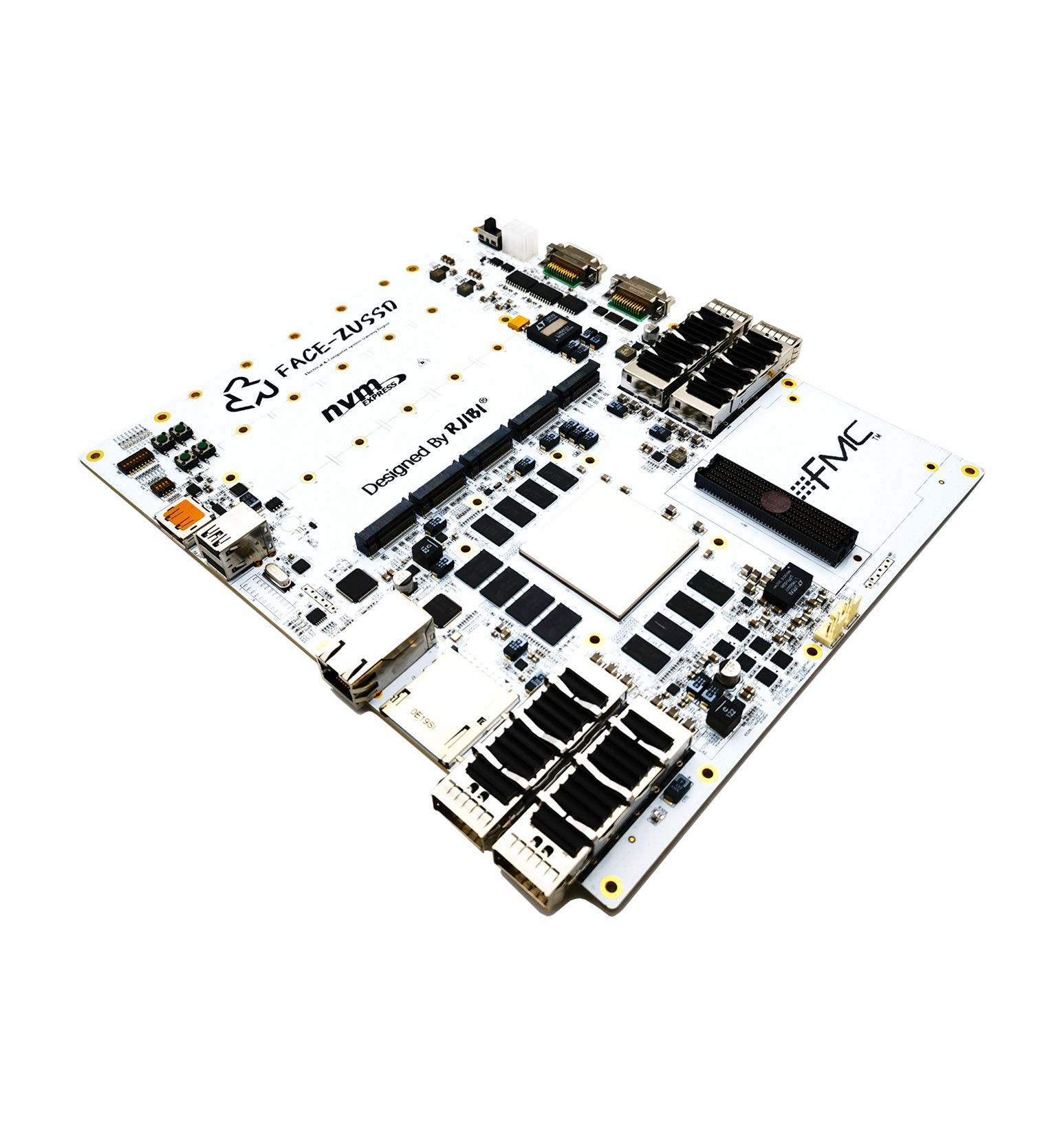

实物资源图如下：

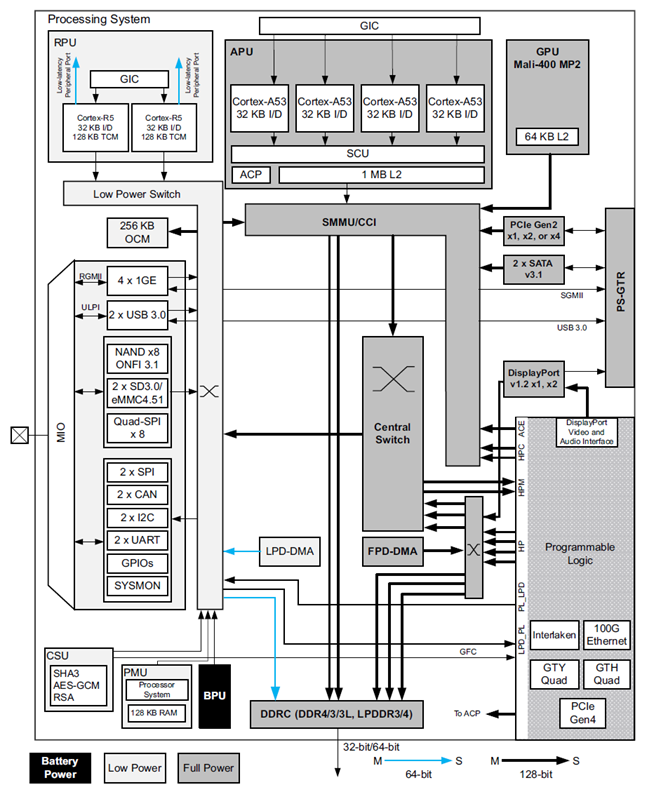

芯片资源
✦ FACE-ZUSSD-A平台搭载了Xilinx Zynq UltraScale+ XCZU19EG-FFVC1760 MPSoC，集成强大的处理器系统（PS）和大规模可编程逻辑（PL）。
✦ Zynq UltraScale+ MPSoC处理器系统具有三个主要的处理单元：
✦ Cortex-A53应用程序处理单元（APU）——基于Arm v8架构的64位四核CPU
✦ Cortex-R5实时处理单元（RPU）——基于Arm v7架构的32位双实时处理单元，带有专用的紧密耦合存储（TCM）
✦ ARM Mali™-400 MP2（GPU）——带有像素和几何处理器以及64 KB L2缓存的图形处理单元
✦ Zynq UltraScale+ MPSoC处理器系统具有四个高速串行I/O（HSSIO）接口，并支持多种高速接口协议：
✦ 符合PCI Express 2.1规范的集成块
✦ SATA 3.1接口
✦ DisplayPort接口，可支持4Kx2K分辨率
✦ USB3.0接口，支持5Gb/s线速率
✦ 串行GMII接口，支持1Gb/s速率
主要参考设计
✦ IBERT测试工程
✦ DDR4测试工程
✦ OS测试工程
✦ FMC回环测试工程
✦ NVME存储测试工程（选配）
✦ AD数据采集→NVME存盘→QSFP28上传（选配）
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ 通用版型
