EK-U1-ZCU111-G
Zynq UltraScale+ RFSoC ZCU111 评估套件
特点

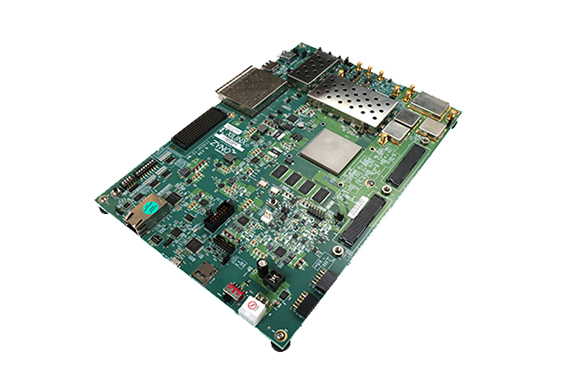

✦ 支持 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 评估板
✦ DDR4 组件 – 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)
✦ DDR4 SODIMM – 4GB、64 位、2400 MT/s、连接至处理器子系统 (PS)
✦ 联动 SFP28 模块支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块
✦ USB3、DisplayPort 和 SATA
✦ 用于 I/O 扩展的 FPGA 夹层卡 (FMC) 接口，包括 12 个 33Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号
✦ XM500 RFMC 换衡器插件卡支持 4 个 DAC／4 个 ADC 至换衡器 4 个 DAC／4 个 ADC 至 SMA
概述
Zynq® UltraScale+™ RFSoC ZCU111评估套件有助于设计人员为无线、有线接入、预警 (EW)／雷达以及其它高性能 RF应用快速启动RF-Class模拟设计。该套件采用 Zynq Ultrascale+ RFSoC，支持8个12 位 4.096GSPS ADC、8个14位6.554GSPS DAC、和 8 个软决定前向纠错 (SD-FEC)。该套件配有 Arm® Cortex®-A53和Arm Cortex-R5子系统、UltraScale+可编程逻辑以及Zynq UltraScale+器件中的最高信号处理带宽，可提供一个快速、全面的RF模数信号链原型设计平台。

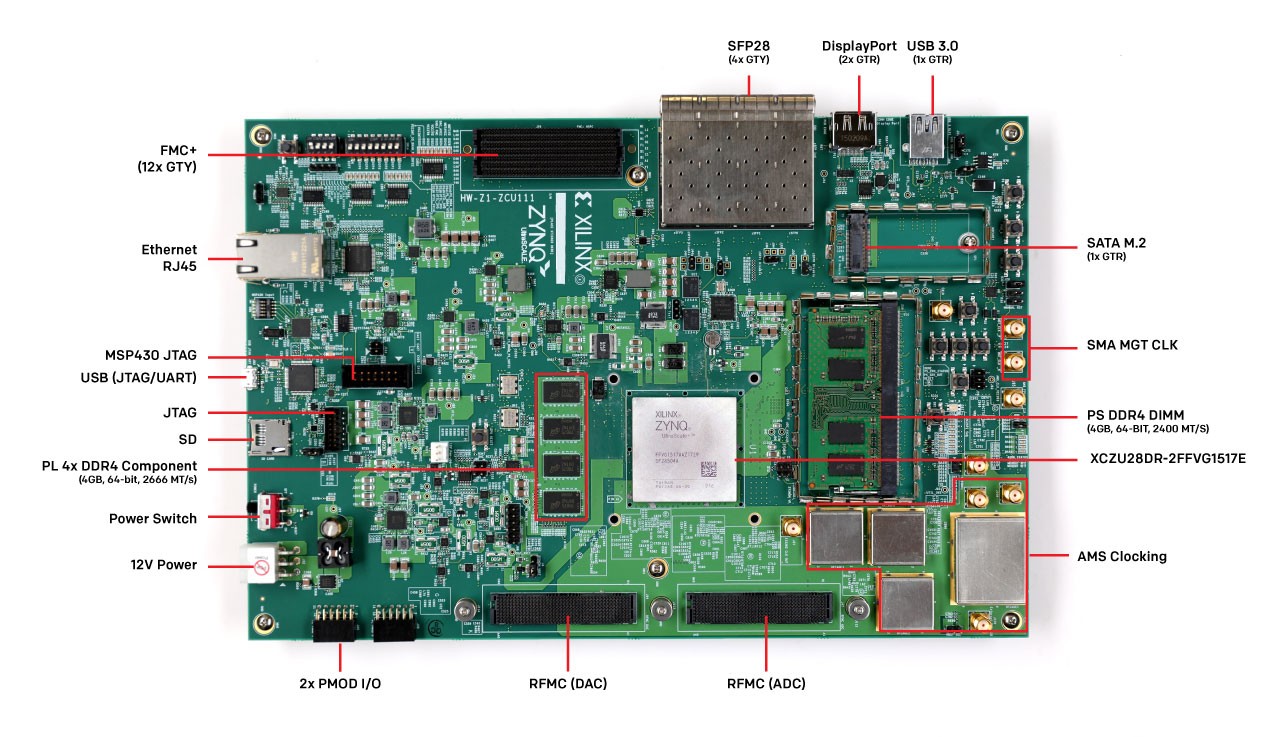

框图
