EK-U1-ZCU216-G

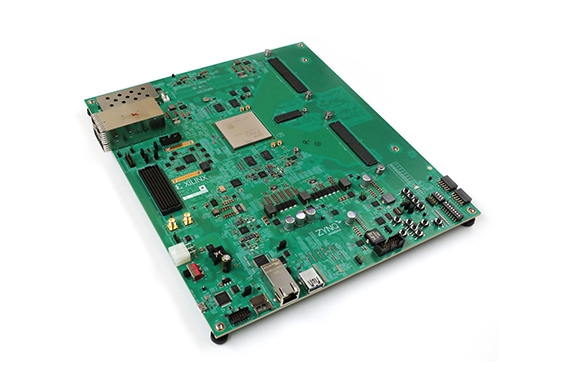

Zynq UltraScale+ RFSoC ZCU216 评估套件
特点
✦ 提供参考设计及插件卡，可快速实现评估和原型设计
✦ 集成型 RF 设计实例
✦ 面向快速回路测试的 XM650 16T16R N79 频段回路插件卡
✦ 支持深度性能测量的 XM655 16T16R 分支插件卡
✦ 用于内（高达 1.2GHz）外部（高达 10GHz）参考时钟的 CLK104 RF 时钟插件卡
✦ 面向广泛应用开发的基础板载特性
✦ DDR4 DIMM — 4GB、64 位、2,666MT/s、连接至可编程逻辑 (PL)
✦ DDR4 SODIMM — 4GB、64 位、2,400MT/s、连接至处理系统 (PS)
✦ I/O 扩展选项 — FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接
✦ 高速 I/O — 2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块
概述
Zynq® UltraScale+™ RFSoC ZCU216 ES1 评估套件配备单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。
ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：
✦ 5G 6GHz 以下海量 MIMO 无线电
✦ 5G mmWave 中频 (IF) 收发器
✦ 固定无线接入
✦ 数字相控阵雷达
✦ 地面卫星通信
✦ 频谱分析仪
✦ 高速 RF 测试仪

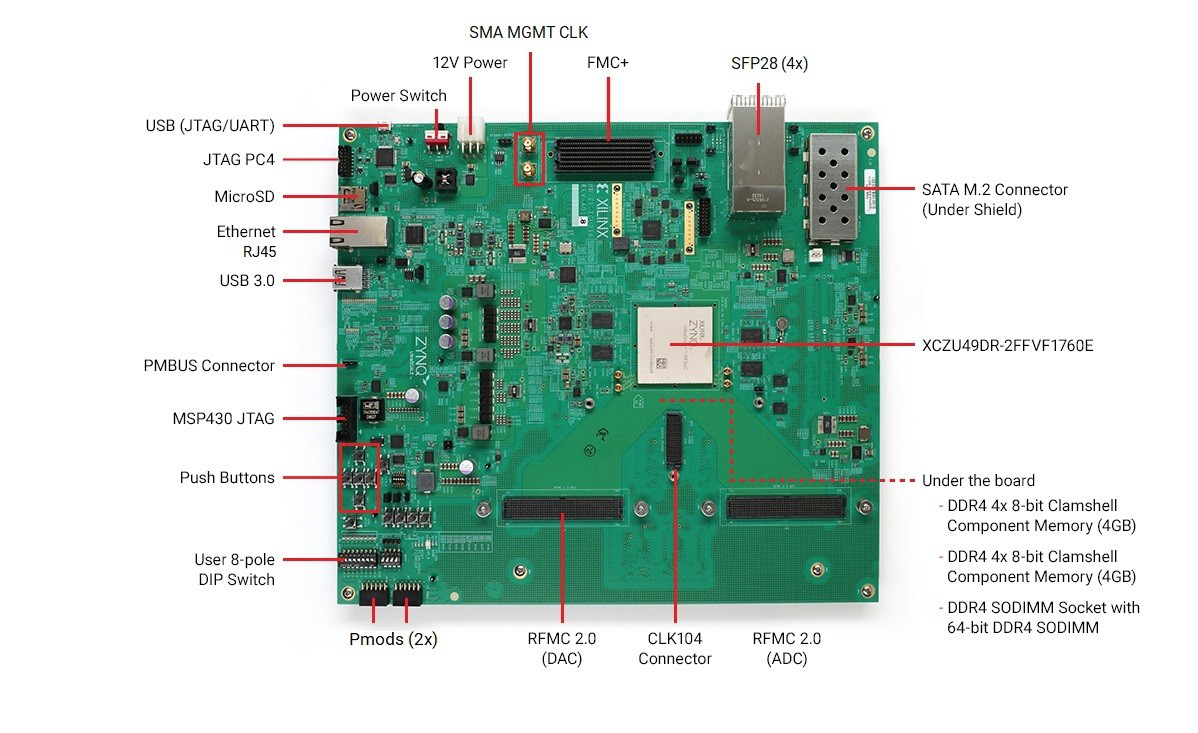

框图
