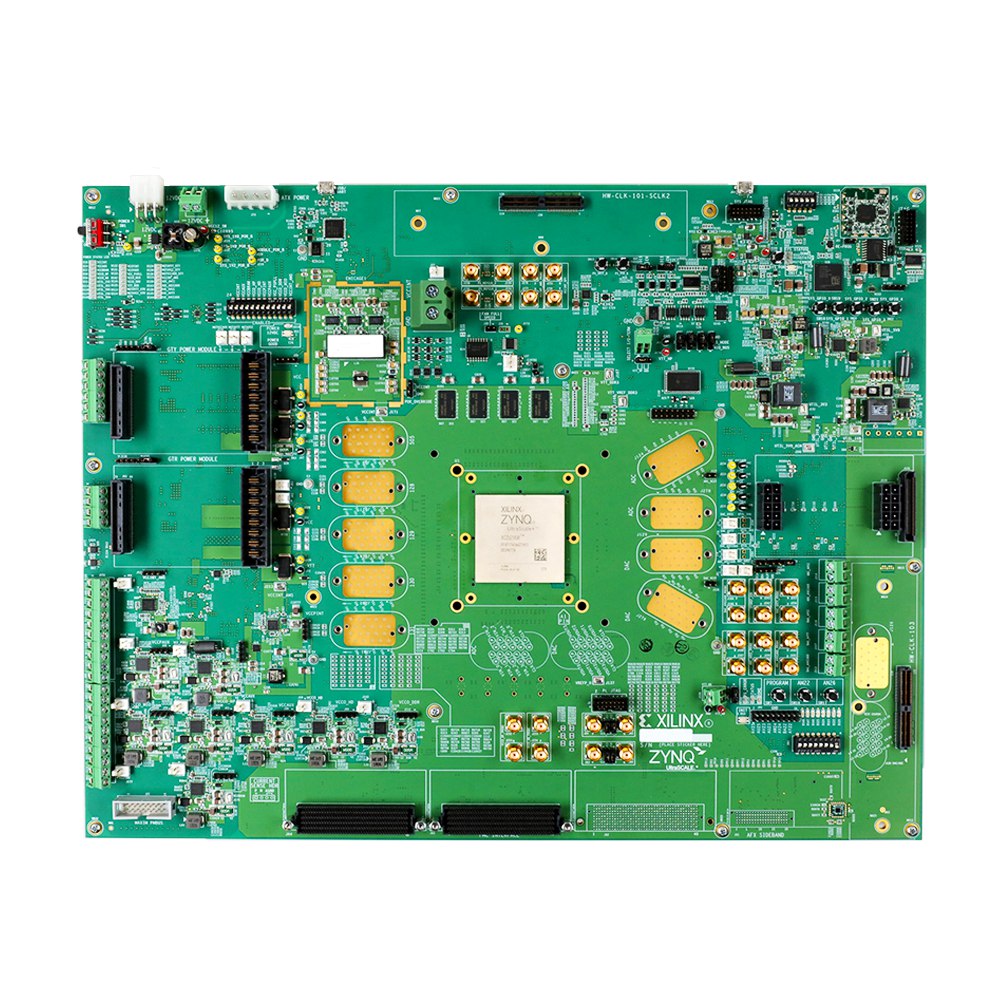

CK-U1-ZCU1275-G
Zynq UltraScale+ RFSoC ZCU1275 特性描述套件
特点
✦ 用于对 Zynq UltraScale+ XCZU29DR-2FFVF1760E RFSoC 上集成的 ADC、DAC 和收发器进行特性描述和评估的硬件环境
✦ 集成 16x16 ADC、DAC 设计实例
✦ 集成式误码率测试器 (IBERT) 参考设计
✦ 支持全部 ADC、DAC、GTY 收发器和 GTR 收发器的 BullsEye 连接器
✦ 所有 ADC/DAC 电轨、所有 GTY/GTR 电轨和 VCCINT/VCCO_HP/VCCO_HD 电轨的 SMA 功率探针通道
✦ 支持所有 ADC/DAC 时钟要求的模拟 RF SuperClock 模块
✦ 支持 GTY/GTR 参考时钟要求的 GT SuperClock 模块
✦ 一个高引脚数 (HPC) FPGA 夹层卡 (FMC) 连接器
✦ 一个低引脚数 (LPC) FMC 连接器
概述

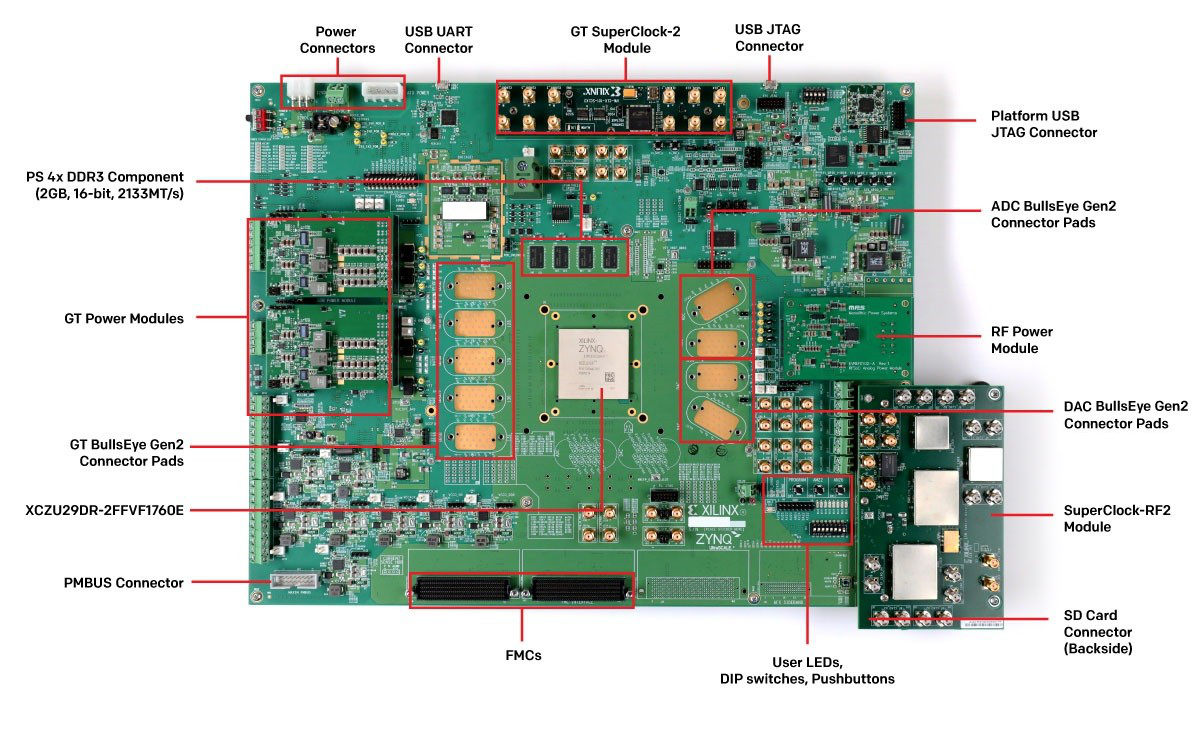

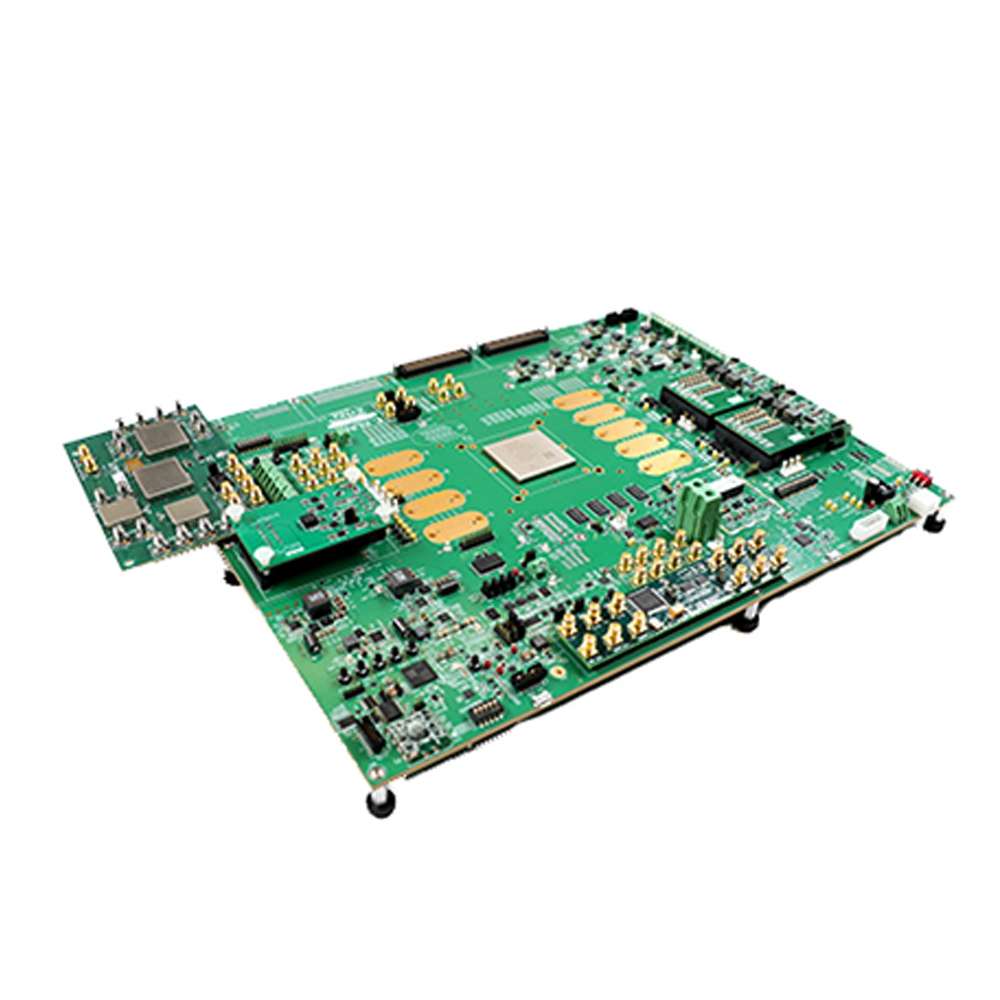

Zynq® UltraScale+™ RFSoC ZCU1275特性描述套件提供您对集成型ADC和DAC以及Zynq UltraScale+ XCZU29DR-2FFVF1760E RFSoC上提供的GTY和 GTR收发器进行特性描述和评估时所需的一切。所有16个12位 2.058GSPS ADC、所有16个14位6.554GSPS DAC、所有16个GTY收发器以及所有4个GTR收发器都可通过Samtec BullsEye连接器访问。BullsEye连接器允许您连接至定制换衡器和测试设备，在测试定制应用中实现最高的灵活性。了解更多信息，查看套件所含配件。

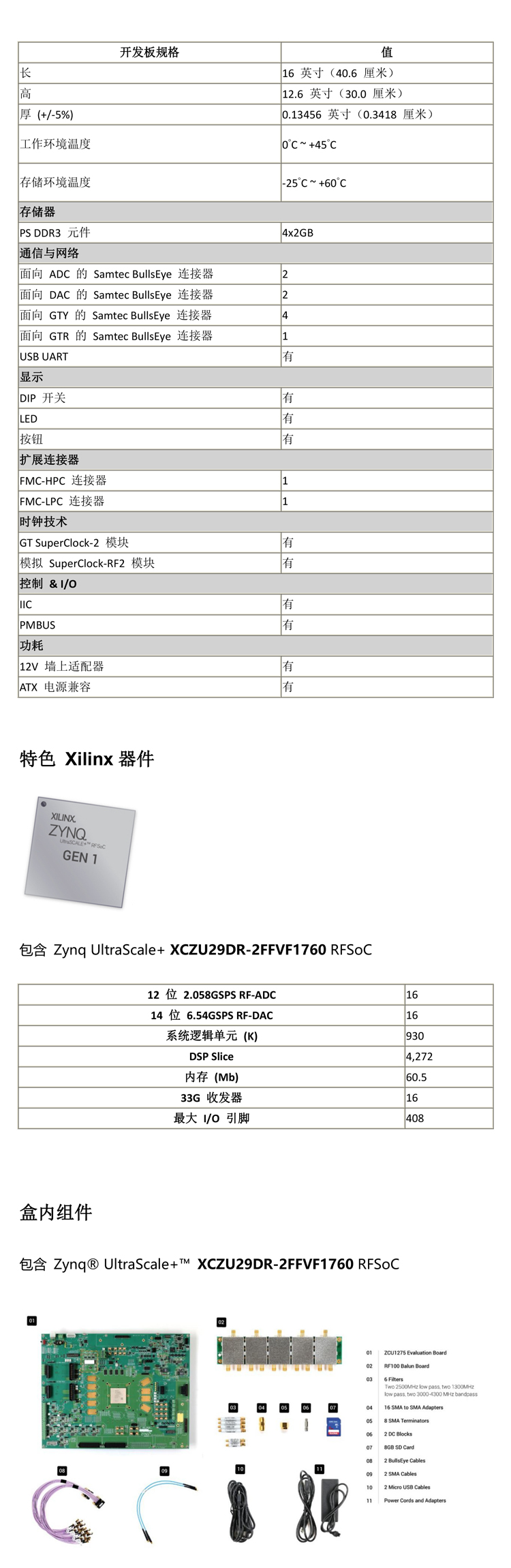

框图
