CK-U1-ZCU1285-G
Zynq UltraScale+ RFSoC ZCU1285 特性描述套件
特点
✦ Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC
✦ 用于对 Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC 上集成的 ADC、DAC 和收发器进行特性描述和评估的硬件环境
✦ 集成 16x16 ADC、DAC 设计实例
✦ 集成式误码率测试器 (IBERT) 参考设计
✦ 支持全部 ADC、DAC、GTY 收发器和 GTR 收发器的 BullsEye 连接器
✦ 所有 ADC/DAC 电轨、所有 GTY/GTR 电轨和 VCCINT/VCCO_HP/VCCO_HD 电轨的 SMA 功率探针通道
✦ 支持所有 ADC/DAC 时钟要求的模拟 RF SuperClock 模块
✦ 支持 GTY/GTR 参考时钟要求的 GT SuperClock 模块
✦ 一个高引脚数 (HPC) FPGA 夹层卡 (FMC) 连接器
✦ 一个低引脚数 (LPC) FMC 连接器
概述

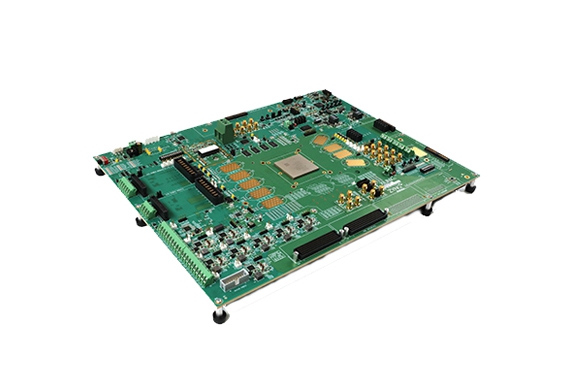

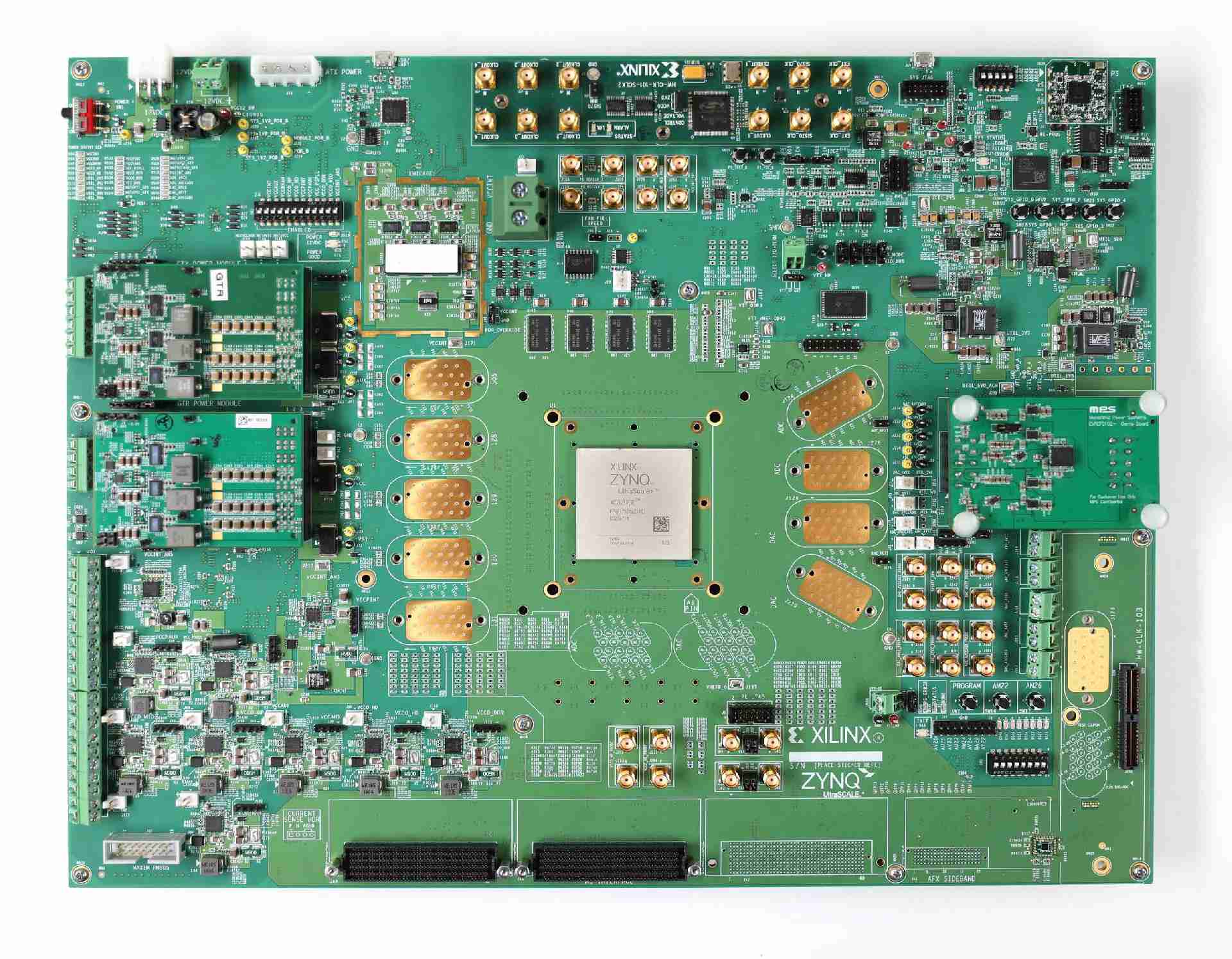

Zynq® UltraScale+™ RFSoC ZCU1285 特性描述套件提供您对集成型ADC和DAC以及Zynq UltraScale+ Gen 2 XCZU39DR RFSoC上提供的GTY和GTR 收发器进行特性描述和评估时所需的一切。所有16个12位 2.220GSPS ADC、所有16个14位6.554GSPS DAC、所有16个GTY收发器以及所有4个 GTR 收发器都可通过Samtec BullsEye连接器访问。BullsEye连接器允许您连接至定制换衡器和测试设备，在测试定制应用中实现最高的灵活性。了解更多信息，查看套件所含配件。
框图
开发板规格 | 值 |
长 | 16 英寸（40.6 厘米） |
高 | 12.6 英寸（30.0 厘米） |
厚 (+/-5%) | 0.13456 英寸（0.3418 厘米） |
工作环境温度 | 0℃ ~ +45℃ |
存储环境温度 | -25℃ ~ +60℃ |
| 存储器 |
PS DDR3元件
| 4x 2GB
|
通信与网络
|
| 面向ADC的Samtec BullsEye连接器 | 2 |
| 面向DAC的Samtec BullsEye连接器 | 2 |
| 面向GTY的Samtec BullsEye连接器 | 4 |
| 面向GTR的Samtec BullsEye连接器 | 1 |
| USB UART | 有 |
显示
|
DIP开关 | 有 |
LED | 有 |
按钮 | 有 |
扩展连接器
|
FMC-HPC连接器 | 1 |
FMC-LPC连接器 | 1 |
| 时钟技术 |
GT SuperClock-2模块 | 有 |
模拟SuperClock-RF2模块 | 有 |
| 控制 & I/O |
IIC | 有 |
PMBUS | 有 |
功耗
|
12V墙上适配器 | 有 |
ATX电源兼容 | 有 |
特色 Xilinx 器件
包含Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC
12 位 2.220GSPS RF-ADC | 16 |
| 14 位 6.54GSPS RF-DAC | 16 |
| 系统逻辑单元 (K) | 930 |
DSP Slice | 4,272
|
内存 (Mb) | 60.5
|
33G 收发器 | 16
|
最大 I/O 引脚 | 408 |
