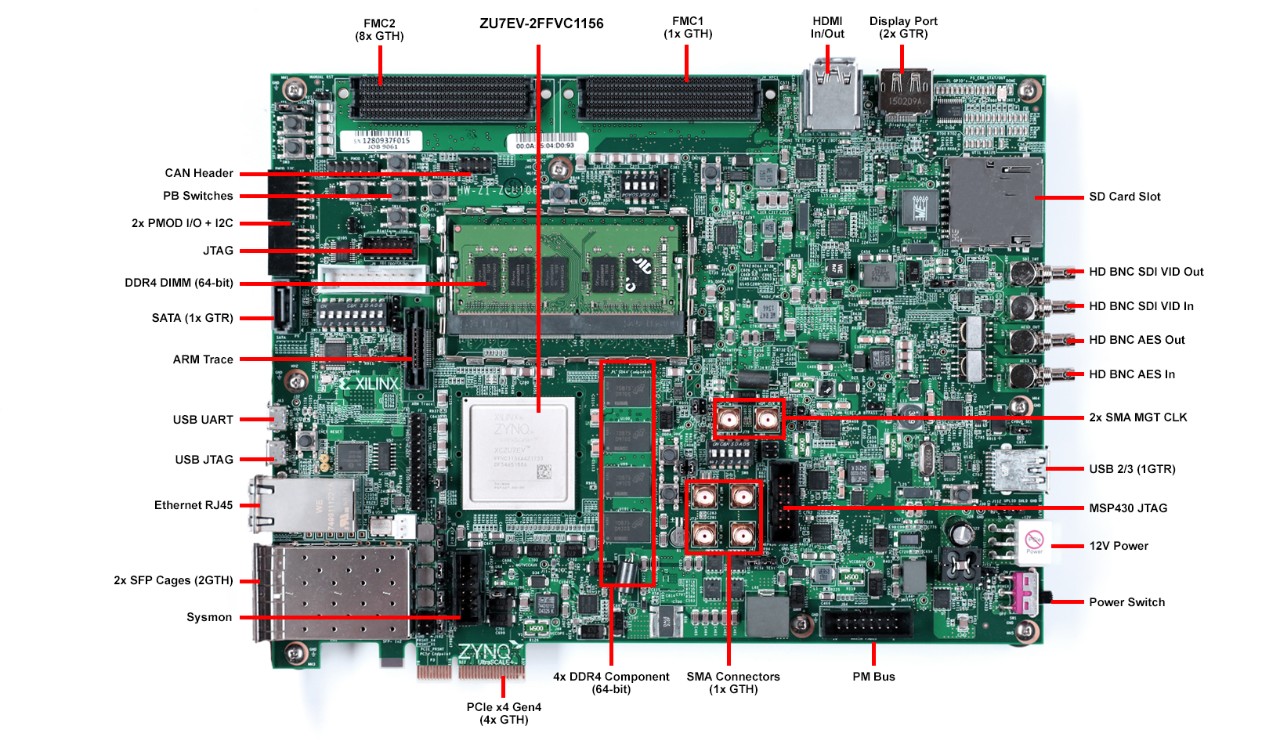

EK-U1-ZCU106-G
Zynq UltraScale+ MPSoC ZCU106 评估套件
特点
✦ 经过优化，可采用 Zynq Ultrascale+ MPSoC 快速进行应用原型设计
✦ 集成型视频编解码器单元支持 H.264/H.265
✦ HDMI 视频输入输出
✦ PCIe® Endpoint Gen3x4, USB3, DisplayPort & SATA
✦ DDR72 SODIMM — 72 位， 与处理器子系统相连
✦ DDR4 组件 — 64 位，与可编程逻辑相连
✦ 2 个 SFP+ 屏蔽罩
✦ 2 个 FPGA Mezzanine Card (FMC) 接口，实现 I/O 扩展
概述
ZCU106 评估套件可帮助设计人员为视频会议、监控、高级驾驶员辅助系统 (ADAS) 以及流媒体及编码应用快速启动设计。此套件包含一个 Zynq® UltraScale+™ MPSoC EV 器件,并支持所有可实现各种应用开发的主要外设及接口。 随附提供的 ZU7EV 器件配备四核 ARM® Cortex™-A53 应用处理器、双核 Cortex-R5 实时处理器、Mali™-400 MP2 图形处理单元、支持 4KP60 的 H.264/H.265 视频编解码器和 16nm FinFET+ 可编程逻辑。
框图
