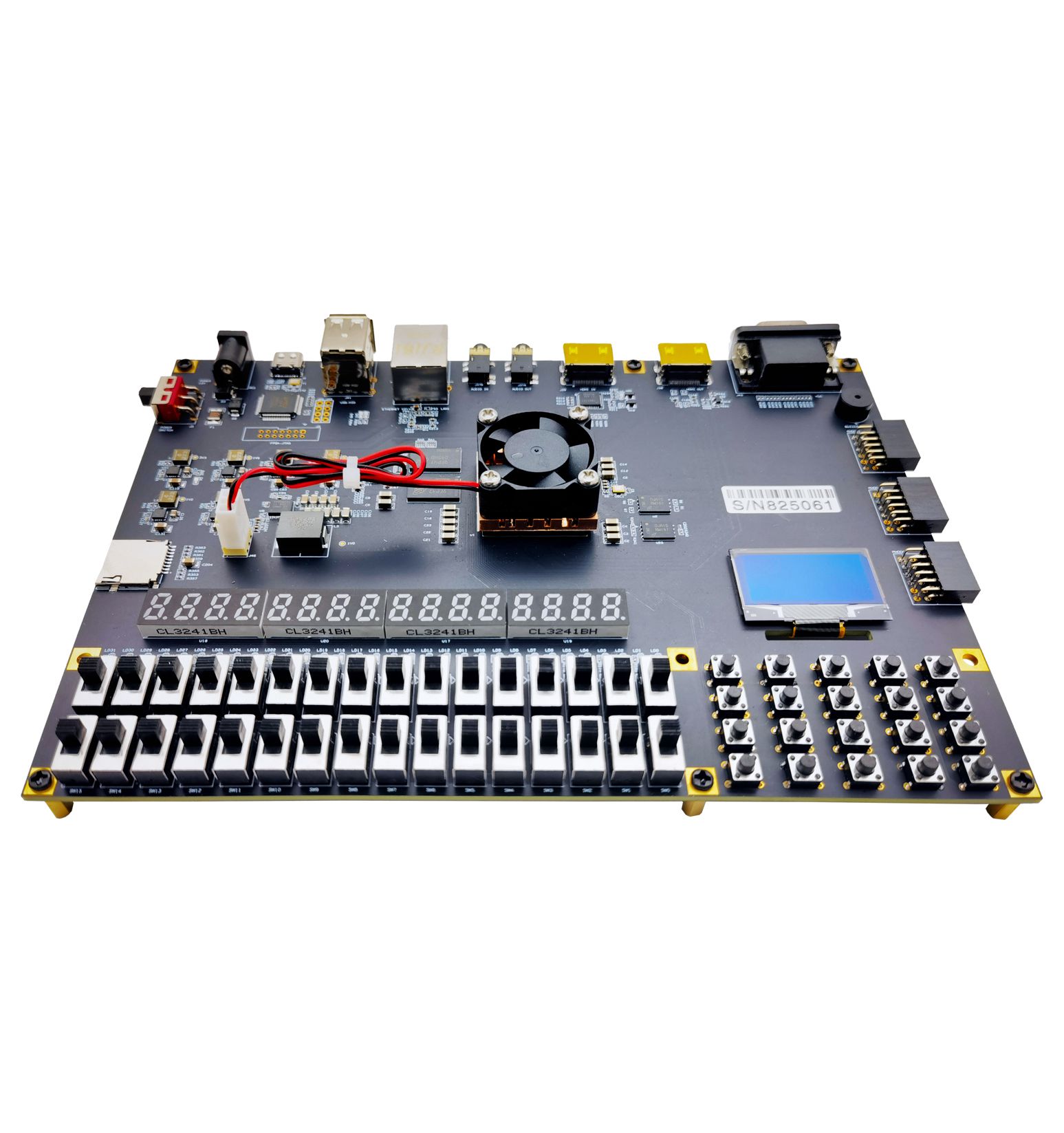

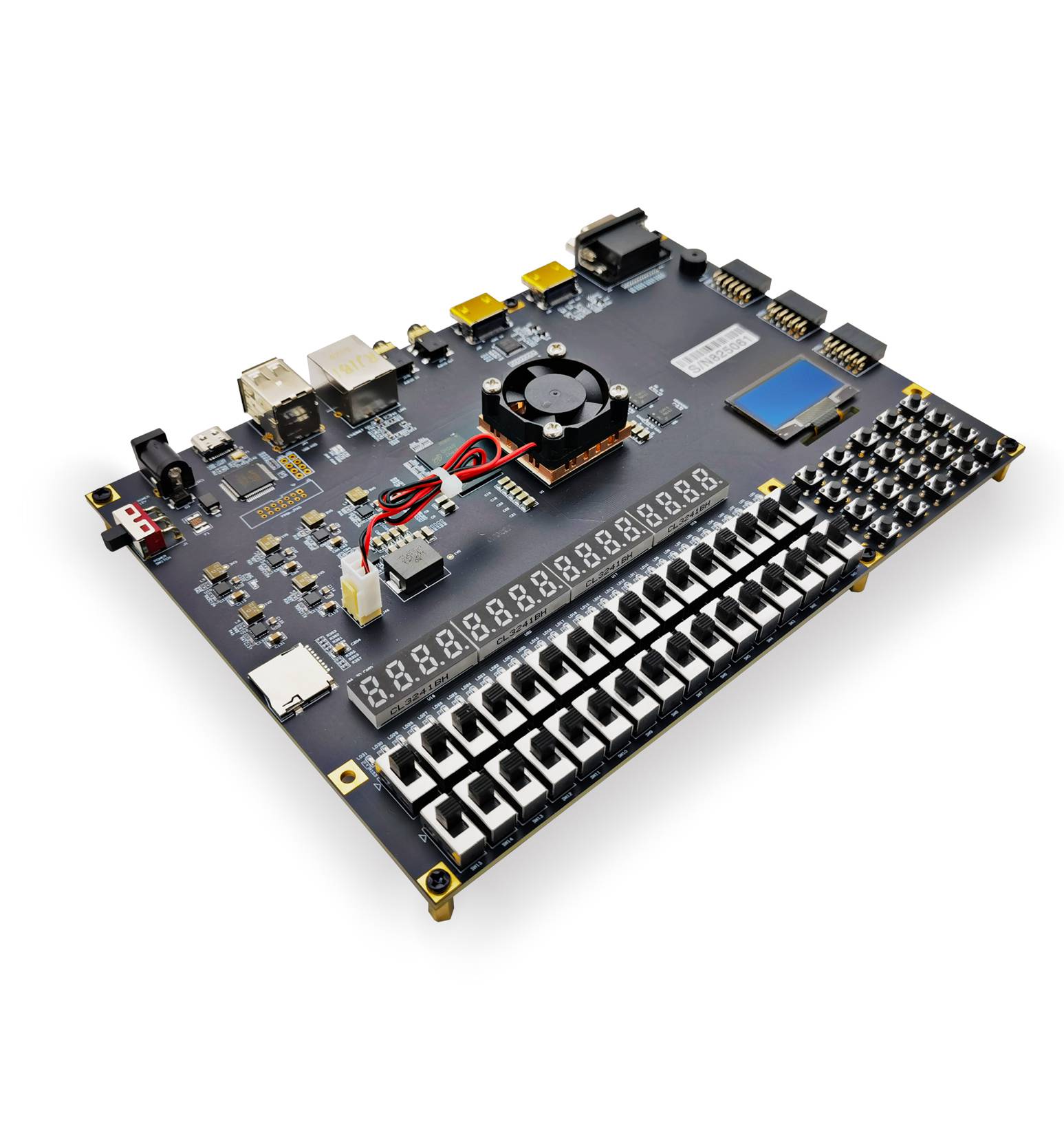

ECE-CS
计算机组成原理平台
特点
✦ 主器件基于Kintex7 架构
✦ 兼容7K-70T、160T、325T等器件
✦ 逻辑资源丰富，满足实验需求
✦ IO接口数量充足
✦ 接口丰富、扩展灵活
✦ GPIO外设数量充足、种类齐全
✦ 具备千兆网络接口
✦ 具备HDMI输入输出接口
✦ 具备音频输入输出接口
概述
ECE（Electrical & Computer system training Engine）电子与计算机系统实验训练平台是基于当下最先进的FPGA可编程器件与技术构建的一系列专用于高校电子与计算机类课程实验教学与创新训练的一套集软硬件、师资培训和学生实践指导的综合性平台。
ECE-CS实验平台是基于Kintex7可编程逻辑器件构建的一套计算机专业课程实验平台。该平台采用Kintex7系列芯片为核心，片内具有丰富的可编程逻辑资源，可针对数字逻辑、计算机组成原理、处理器系统设计、嵌入式系统设计等课程设计相应课程实验。平台提供有丰富的开关按键、LED灯等外设接口，还具有网口、音频、视频输入输出接口。同时平台还具有丰富的扩展IO，便于进行功能扩展。
框图
主要规格
✦ 系统主芯片
Xilinx Kintex-7系列 XC7K160T-2FFG676I
✦ 逻辑资源162K Logic Cells
✦ 触发器数量202,800个
✦ BRAM存储容量11,700Kb
✦ DSP核心数量600个
✦ GTX数量8个
✦ PCIe Gen2硬核1个
✦ 平台接口外设
✦ 1024MB DDR3 存储器
✦ 256MB Flash 配置存储器
✦ 256MB Flash 用户存储器
✦ 10/100/1000M以太网
✦ USB-JTAG接口
✦ JTAG 2X7接口
✦ USB-UART接口
✦ USB-HID接口
✦ Micro-SD接口
✦ OLED 128x64液晶屏
✦ 4个独立按键
✦ 4x4矩阵按键
✦ 32个独立开关
✦ 32个独立LED灯
✦ 16个数码管
✦ 1个蜂鸣器
✦ 音频输入输出接口
✦ VGA视频输出接口
✦ HDMI输入接口
✦ HDMI显示接口
✦ PMODx3扩展接口
