FACE-VUP
大规模原型验证平台
特点
✦ Virtex UltraScale+ XCVU13P-2FHGB2104I（可选XCVU9P-2FLGB2104I）
✦ 64bit DDR4 SODIMM
✦ SFP+接口 x4
✦ FMC-HPC x5
✦ QSFP接口 x6
✦ PCIe Gen3x8
✦ 协处理器Zynq-7000
✦ 512MB DDR3存储器
✦ 8GB eMMXC7Z020 SoCC（可作为系统引导）
概述
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。其旨在通过借助FPGA与ARM灵活的软硬件全可编程能力、并行算法实现以及动态可重构的特性搭配外围大容量DDR3/DDR4存储以及PCIe、QSFP、SATA等高速接口，助力高校和科研院所相关科研项目的算法开发与部署。
FACE-VUP-PRO是FACE系列中的一员，FACE-VUP-PRO平台同时搭载16nm工艺的VIRTEX UltraScale+器件以及28nm的ZYNQ-7000全可编程器件。

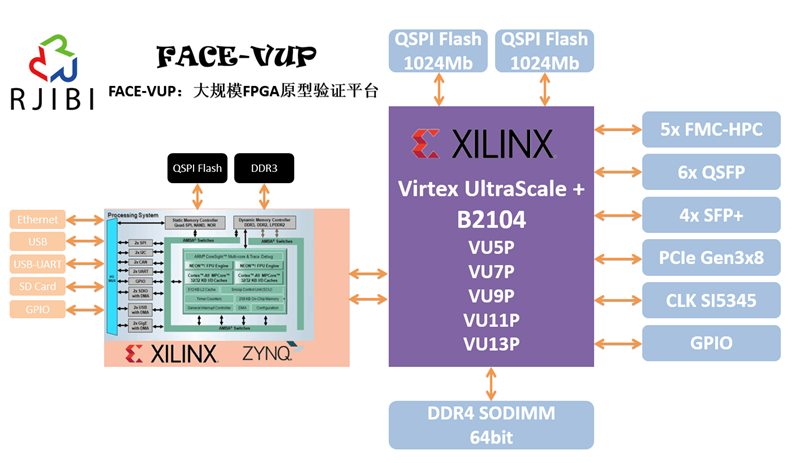

框图
主要规格
FACE-VUP平台
搭载FPGA主器件为：XCVU13P-2FHGB2104I（可选XCVU5P-2FLVB2104I或XCVU7P-2FLVB2104I或XCVU9P-2FLGB2104I或XCVU11P-2FLGB2104I）
板载FPGA协处理器件为：XC7Z020-2CLG400
板卡主要外设
✦ DDR4 SODIMM插槽，搭载8GB DDR4 2400Mhz内存条
✦ USB-UART接口
✦ USB-JTAG接口
✦ QSPI Flash 2Gb存储器
✦ PCIe Gen3x8接口
✦ QSFP28接口6个
✦ SFP+ 接口4个
✦ FMC-HPC连接器5个
ZYNQ协处理器外设
✦ 平台接口外设PS
✦ 512MB DDR3 存储器
✦ 256Mb Flash 存储器
✦ 8GB eMMC存储器
✦ 10/100/1000M以太网
✦ USB-OTG x4
✦ USB-JTAG
✦ USB-UART
✦ Micro SD
✦ 平台接口外设PL
✦ 2个独立按键
✦ 8个独立开关
✦ 8个独立LED灯
资源图

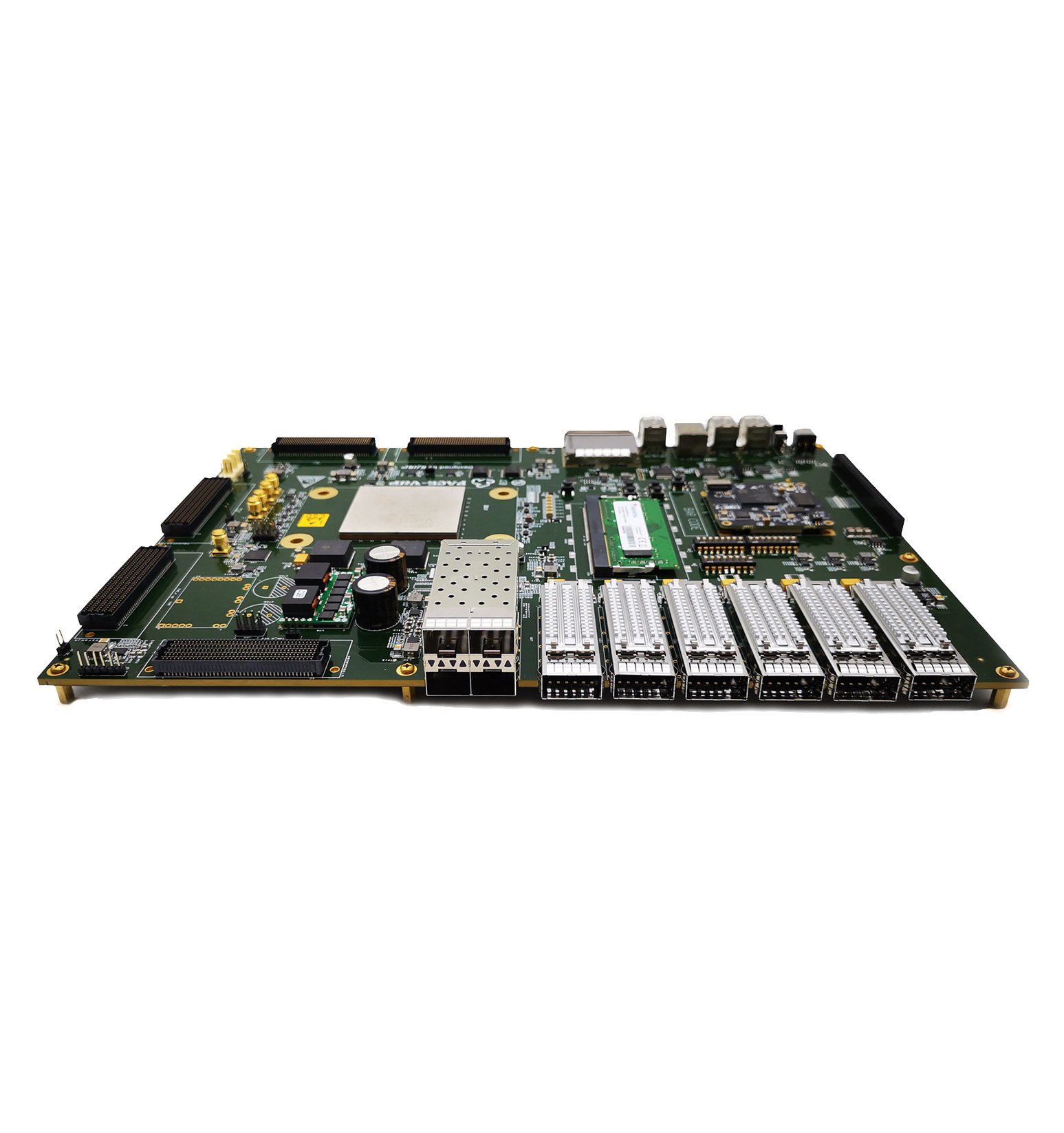

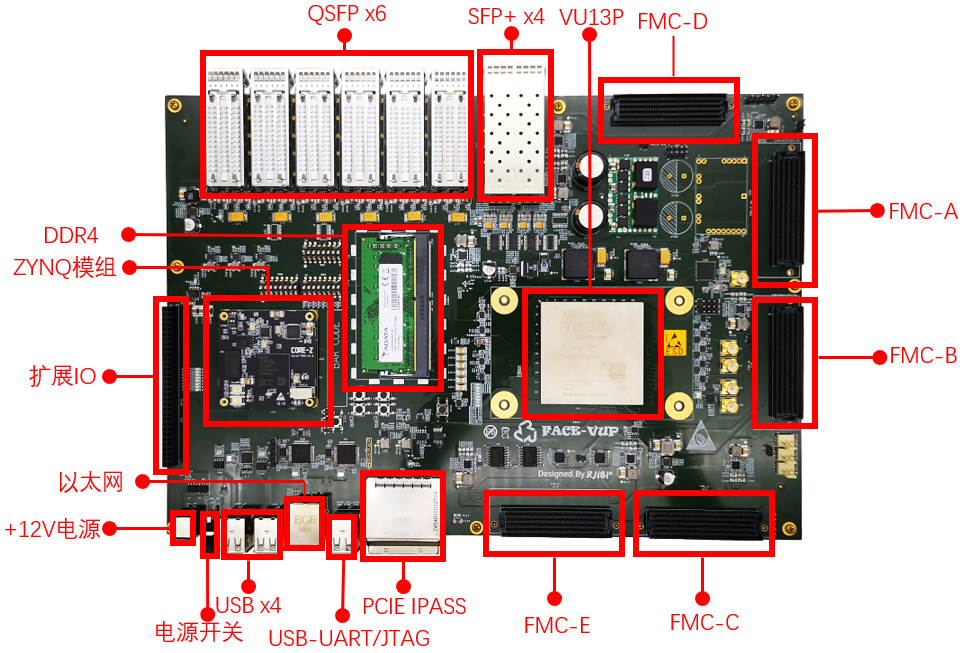

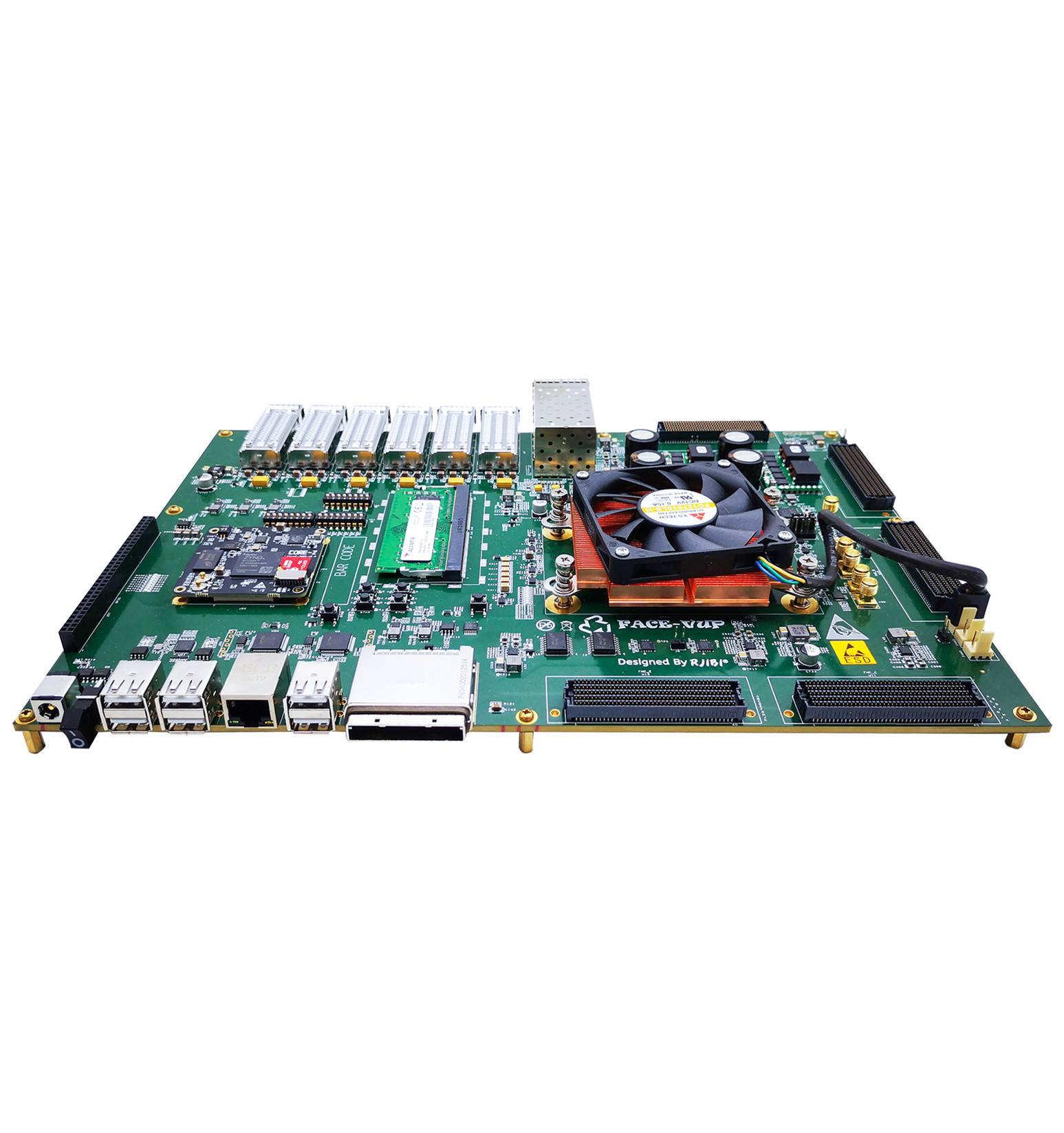

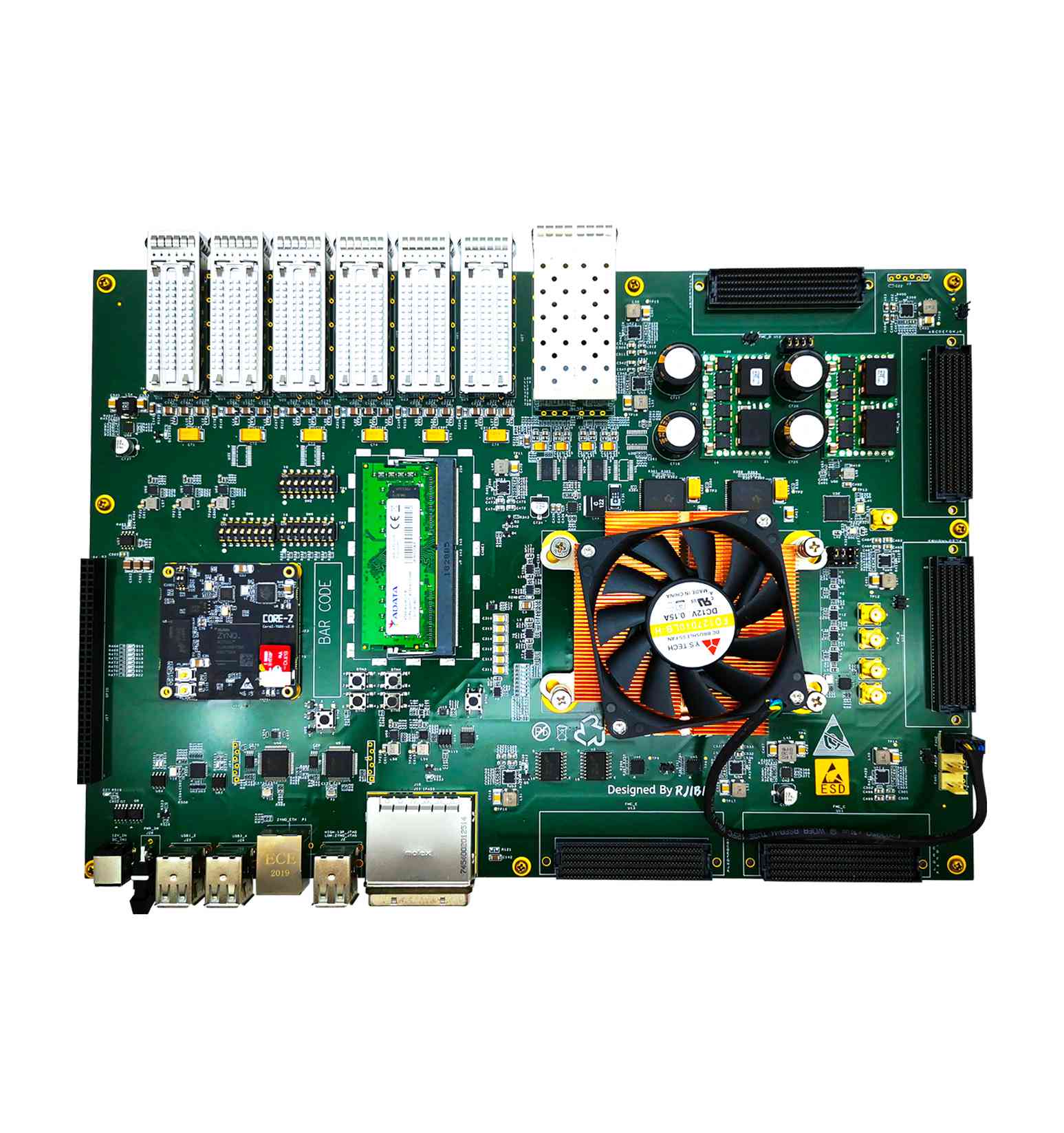

实物资源图如下：
芯片资源

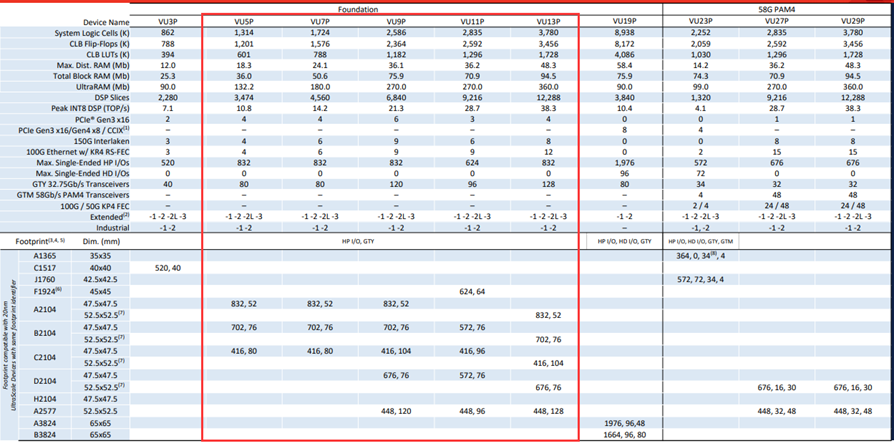

✦ XCVU13P-2FHGB2104I，其资源如下：
✦ 逻辑资源3,780,000 Logic Cells
✦ 触发器数量3,456,000
✦ BRAM存储容量94.5Mb
✦ DSP核心数量12,288个
✦ 高速串行收发器GTY（32.75Gb/s Max Rate）76个
✦ 用户可用IO数量702

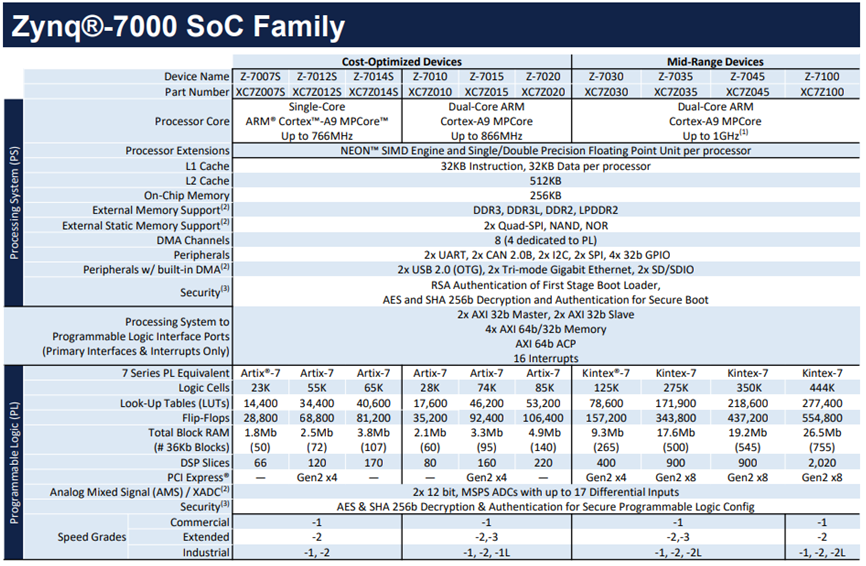

协处理器芯片资源
✦ 芯片型号为XC7Z020-1CLG400
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源85K Logic Cells
✦ 查找表资源数量53200个
✦ 触发器数量106400个
✦ BRAM存储容量4.9Mb
✦ DSP核心数量220个
主要参考设计
✦ IBERT测试工程
✦ DDR4测试工程
✦ PCIe Gen3 x8 测试工程
✦ FMC回环测试工程
✦ PC <-> IPASS PCIe <-> VUP（选配）
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ 通用版型
