FACE-RFSOC-A

高性能自适应射频开发平台

特点

✦ Zynq UltraScale+ XCZU27DR器件（可选XCZU28DR、XCZU43DR、XCZU47DR）

✦ RF部分

✦ 8路 4.096GSPS 12bit ADC

✦ 8路 6.554GSPS 14bit DAC

✦ ZU器件接口外设

✦ Dual QSPI Flash

✦ 4GB DDR4存储器

✦ QSFP28接口2个

✦ U.2 NVME SSD接口2个

✦ SI5341可配置时钟源

框图

主要规格

FACE-RFSOC-A平台

搭载FPGA主器件为：XCZU27DR（可选XCZU28DR、XCZU43DR、XCZU47DR）

板卡主要外设

RF部分

• 8路 4.096GSPS 12bit ADC


• 8路 6.554GSPS 14bit DAC


ZU器件PS侧接口外设

• 内存：DDR4 4GB 64bit 2400MT/s


• 配置存储：Dual QSPI Flash


• SD卡接口

• 以太网接口


• DP显示接口


• USB接口


• USB-UART接口


• MIO扩展接口


ZU器件PL侧接口外设

• 内存：2组DDR4，每组4GB@64bit 2666MT/s

• QSFP28接口2个

• 2个U.2 NVME SSD接口（PCIe Gen3x4）


• 拨码开关x8，LEDx8


• GPIO（J30J连接器）


• SI5341可配置时钟源


• USB-JTAG接口

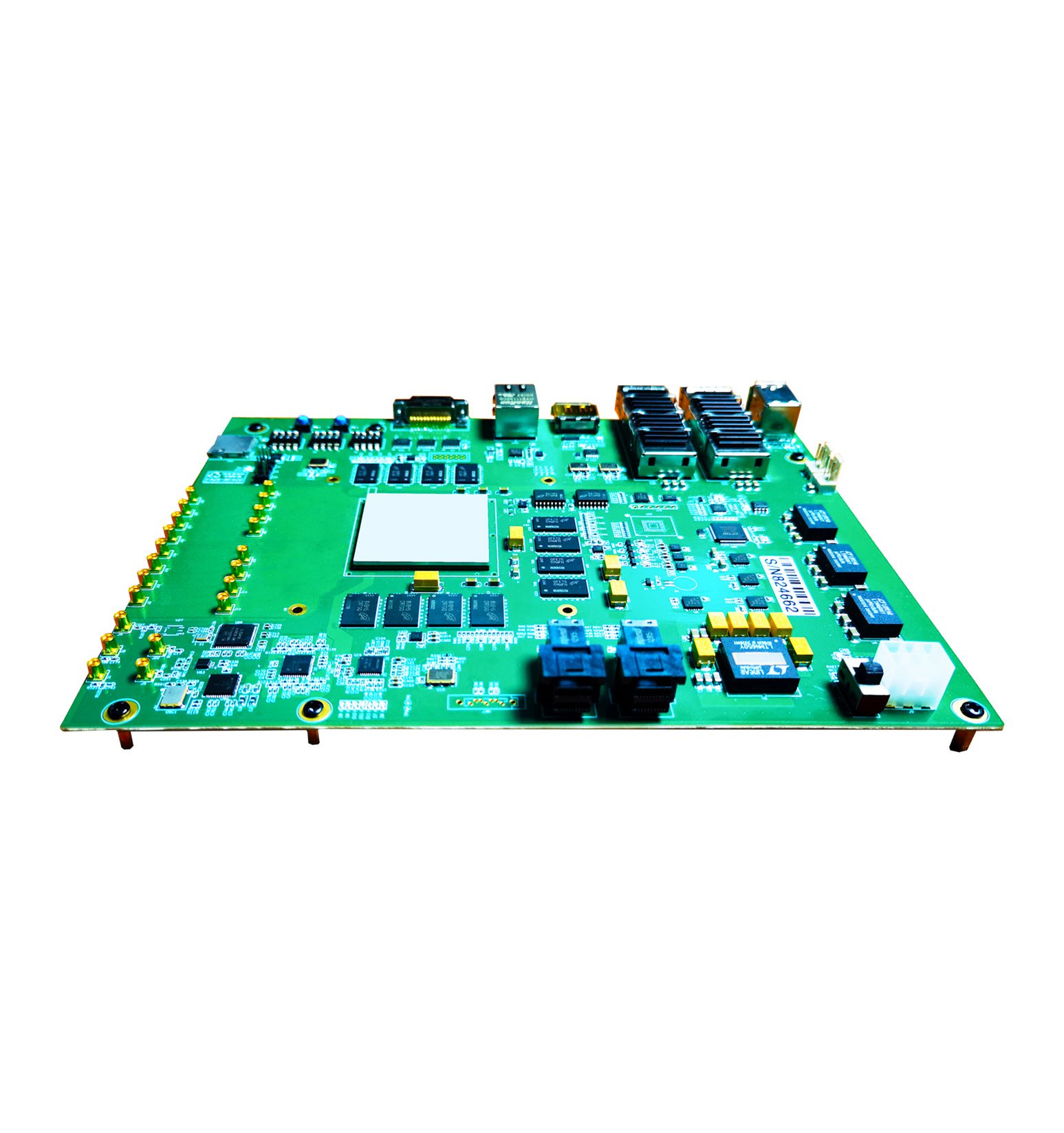

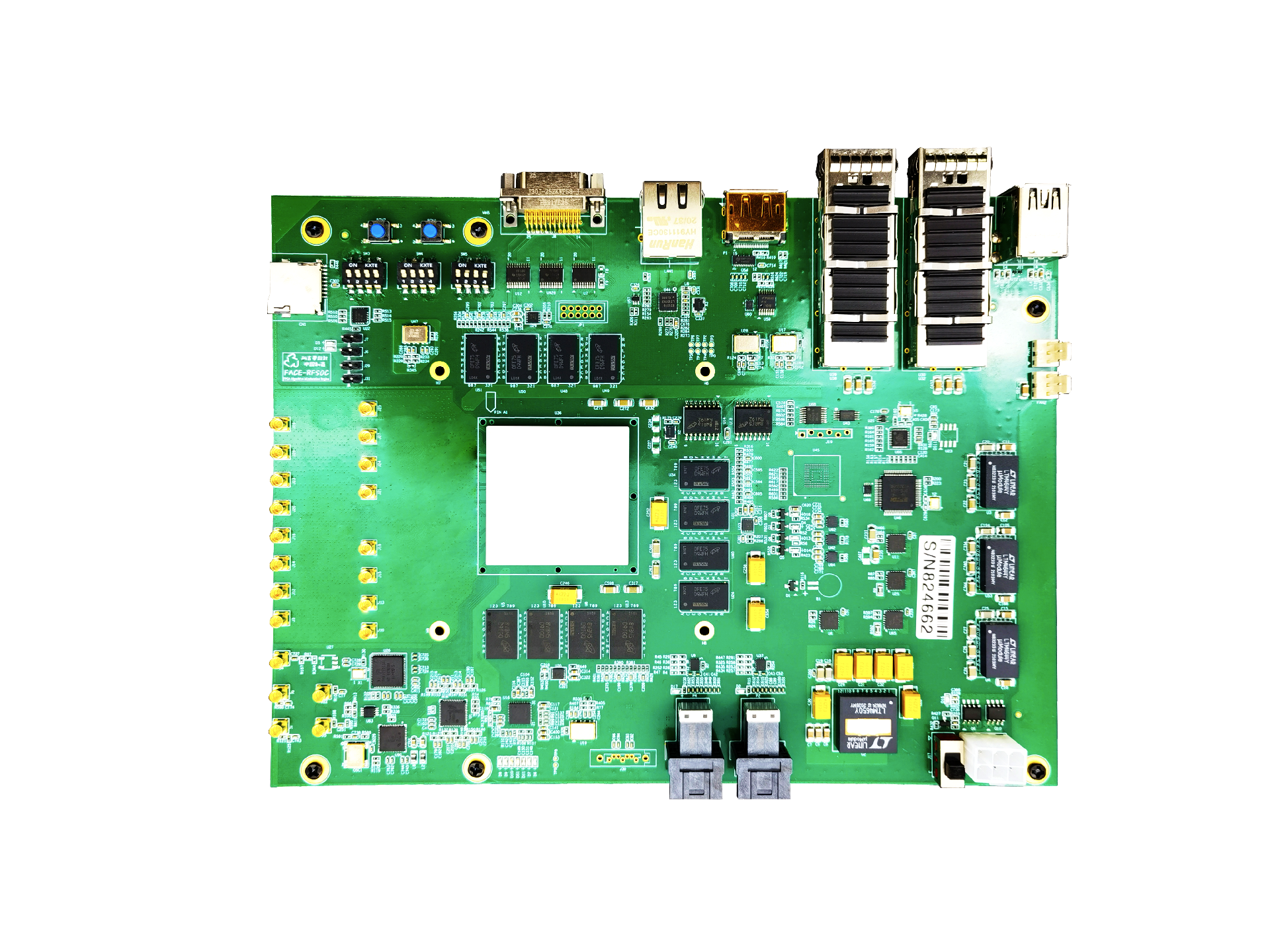

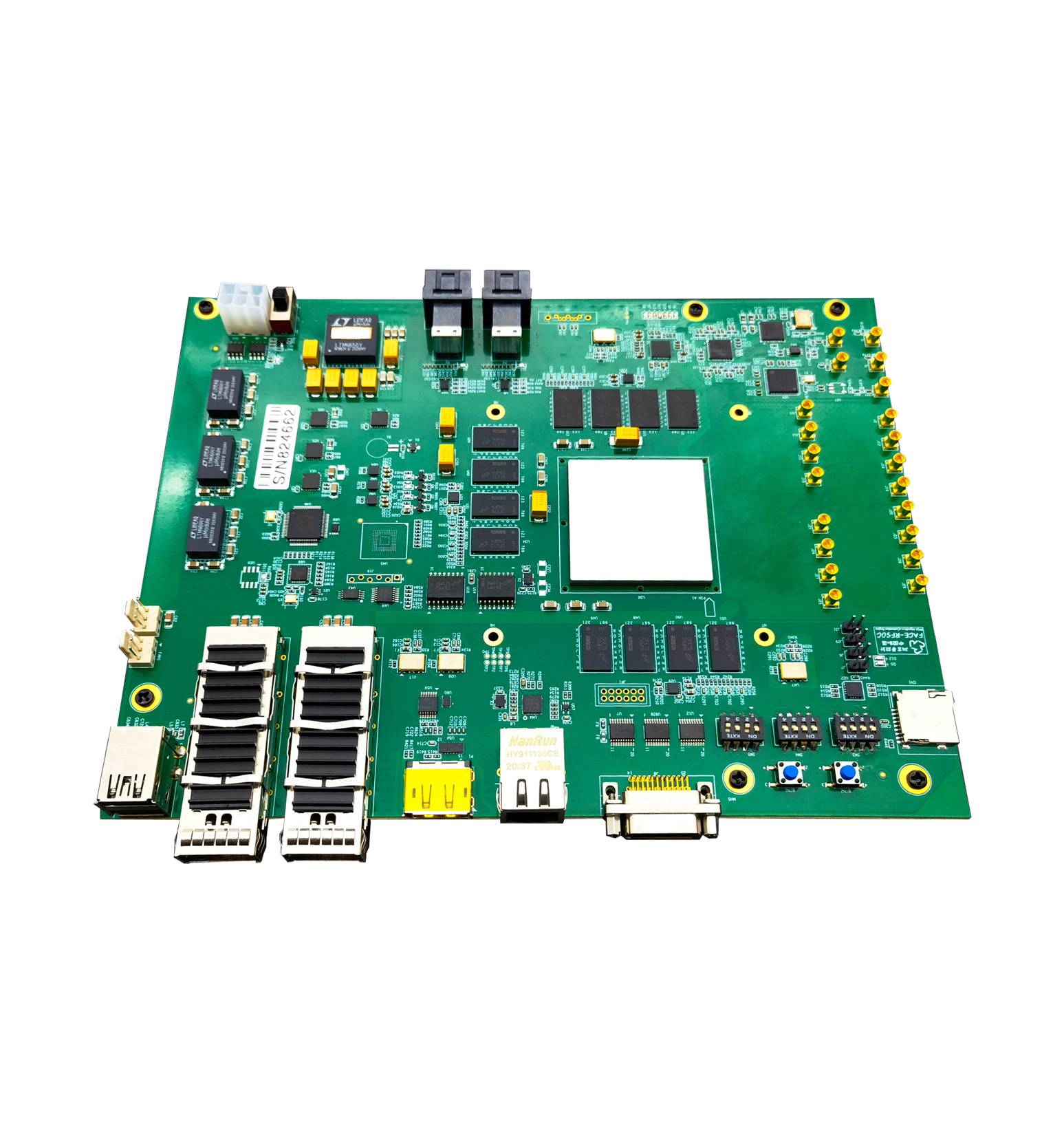

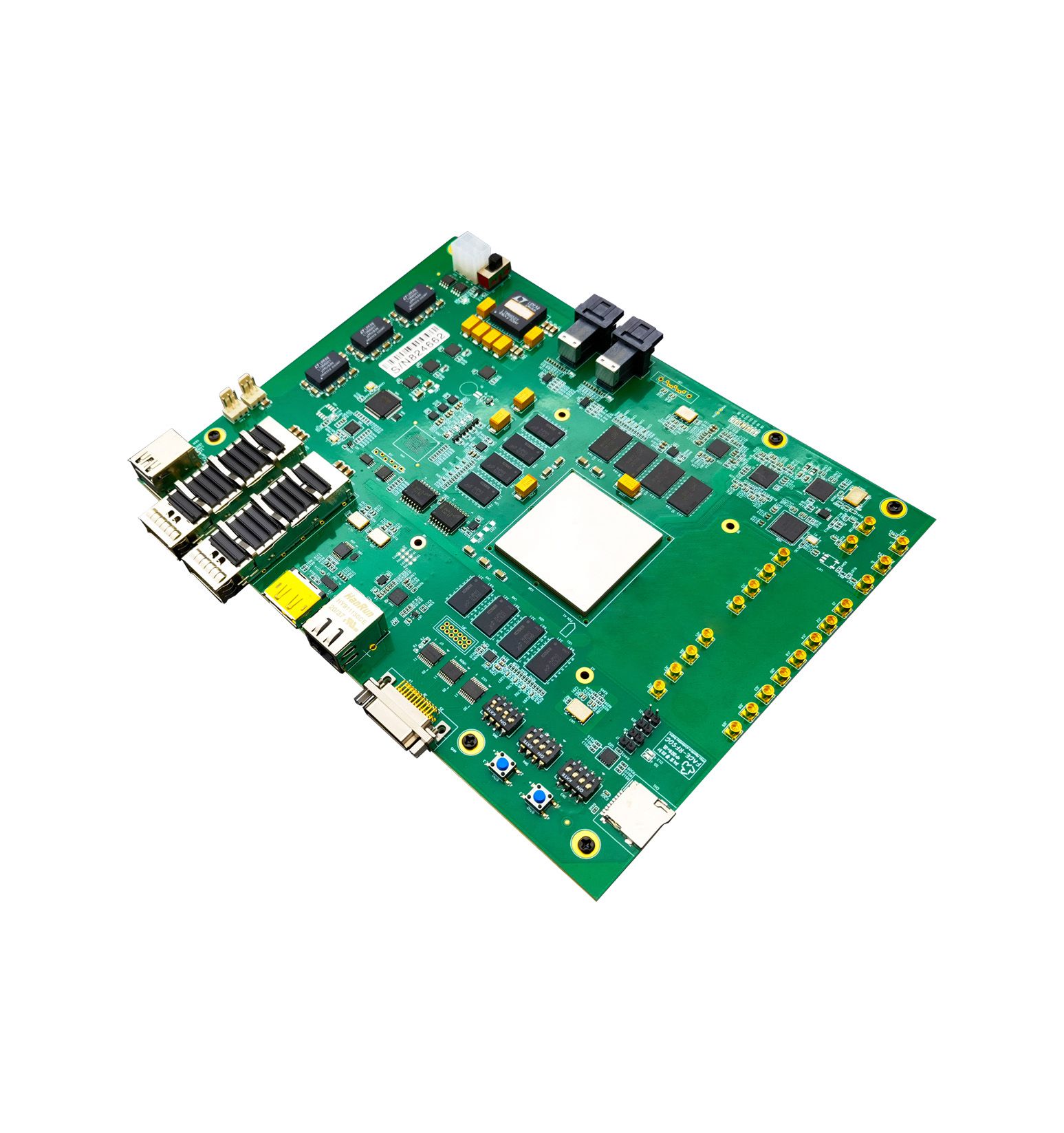

资源图

实物资源图如下：

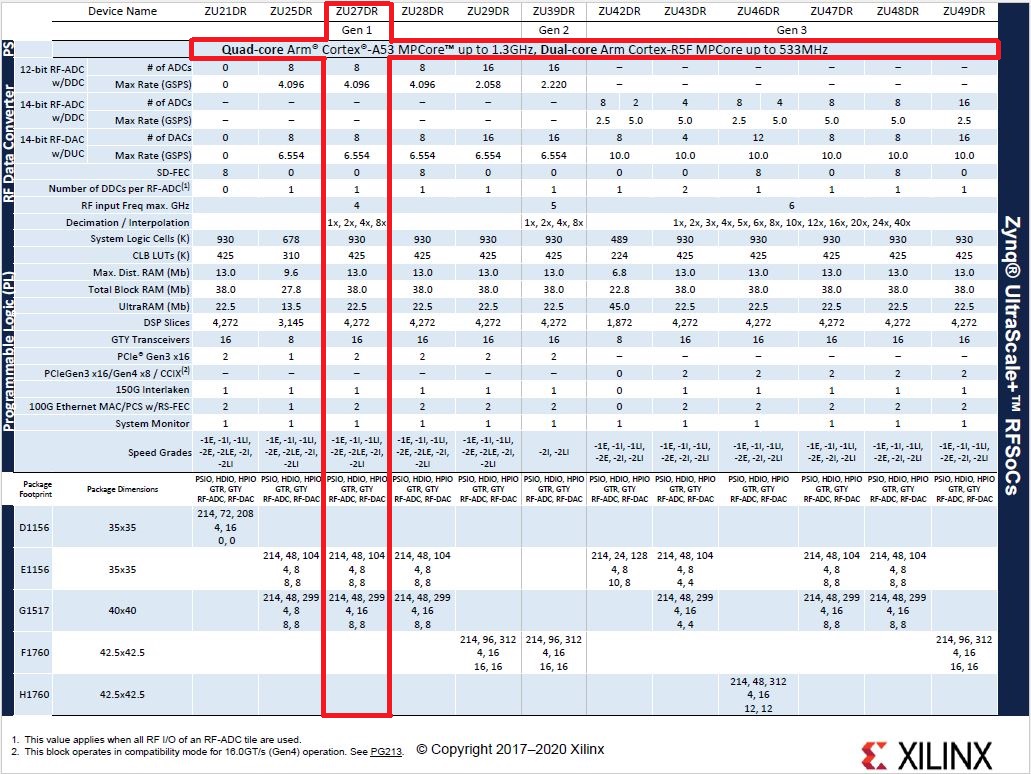

芯片资源

✦ XCZU27DR，其资源如下：

✦ 8路4.096GSPS 12bit ADC

✦ 8路 6.554GSPS 14bit DAC

✦ 逻辑资源930,000 Logic Cells

✦ 触发器数量425,000

✦ BRAM存储容量38.0Mb

✦ DSP核心数量4,272个

✦ 高速串行收发器GTY 16个

主要参考设计

•     板卡基础参考设计


•     IBERT测试工程


•     DDR4测试工程

•     时钟配置工程

•     ADC/DAC测试工程

•     操作系统参考工程


•     DDR4高速存储接口参考设计（选配）


•     QSFP28 100G高速传输参考设计（选配）


•     10G TOE参考设计（选配）


•     NVME FPGA加速器IP（选配）


•     NVME SSD RAID0 高速存储参考设计（选配）


冷却

• 标准：主动散热


板卡外形

• 通用版型
