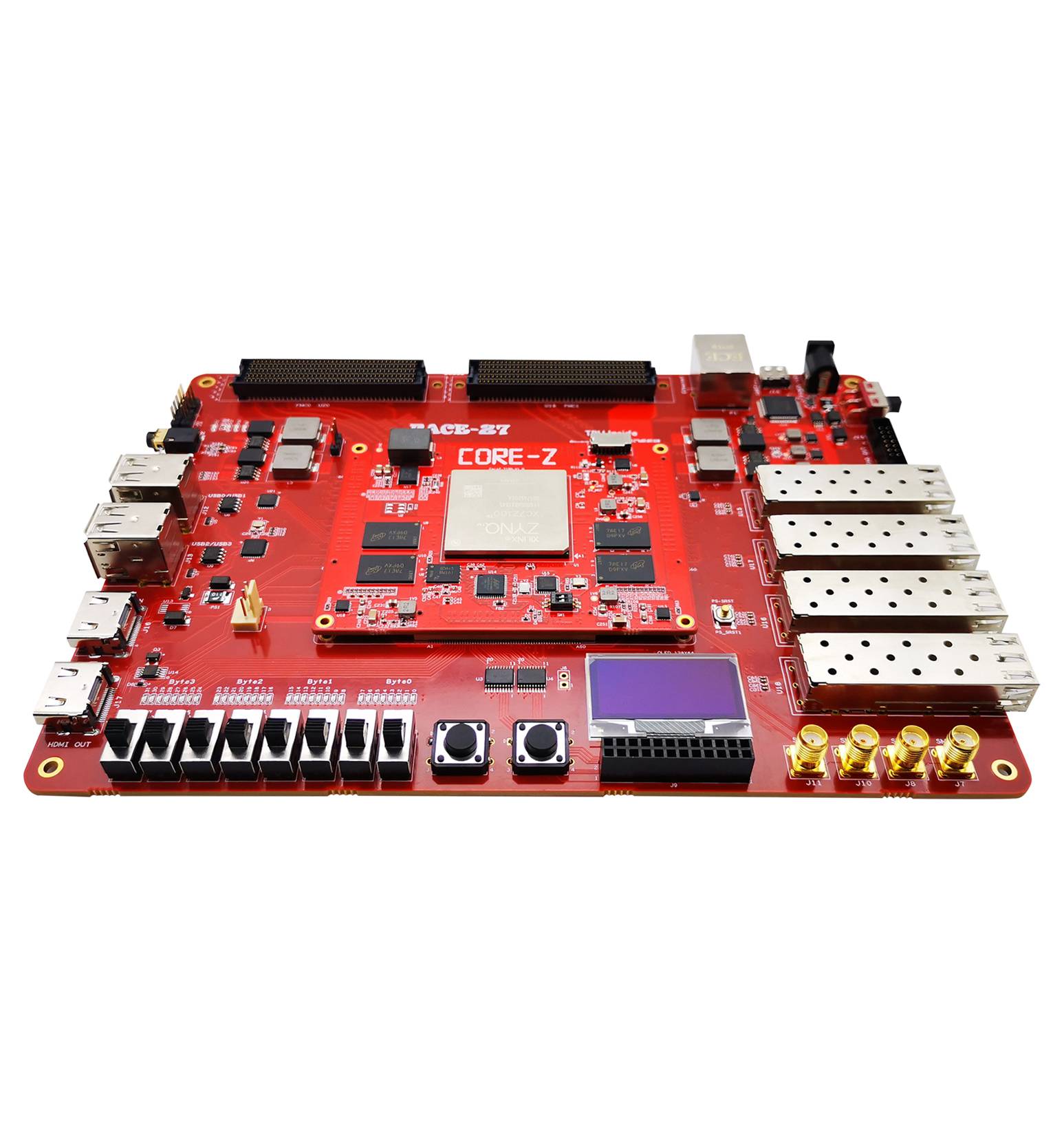

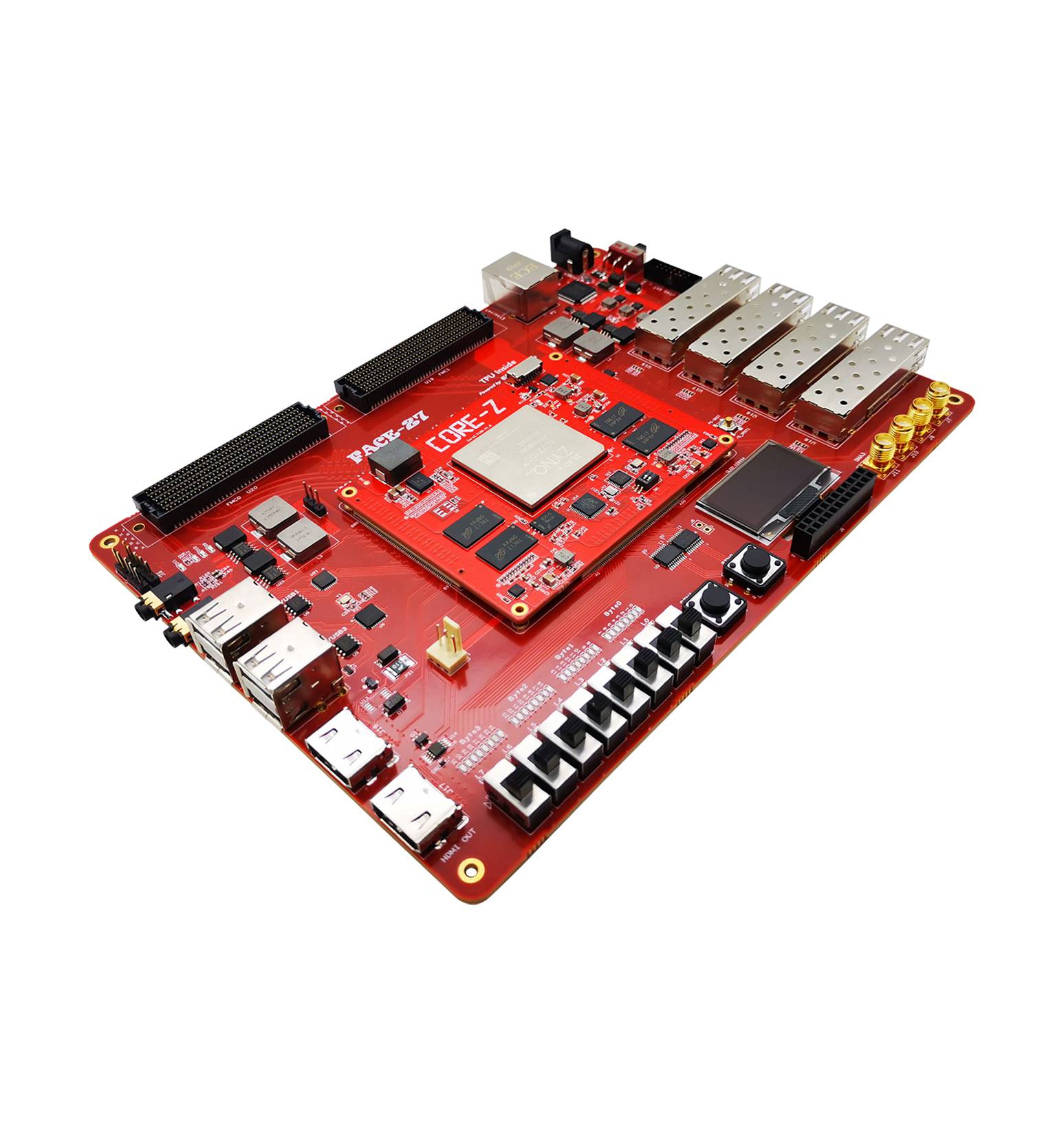

FACE-Z7
全可编程开发平台
特点
✦ ZYNQ架构XC7Z100器件（可选XC7Z045或XC7Z035）
✦ 搭载2路FMC-LPC
✦ GPIO外设数量充足、种类齐全
✦ 搭载4路光接口
✦ 具备HDMI输入输出接口
✦ 具有音频输入输出接口
✦ 搭载OLED显示屏
概述
FACE（FPGA Algorithm aCceleration Engine）FPGA算法加速开发引擎是基于FPGA可编程器件构建的一系列算法加速开发引擎平台。其旨在通过借助FPGA与ARM灵活的软硬件全可编程能力、并行算法实现以及动态可重构的特性搭配外围大容量DDR3/DDR4存储以及PCIe、QSFP、SATA等高速接口，助力高校和科研院所相关科研项目的算法开发与部署。
FACE-Z7是FACE系列中的一员，该平台采用ZYNQ7100芯片为核心，内嵌有ARM Cortex-A9双硬核可支持Linux操作系统。同时片内具有丰富的可编程逻辑资源，可针对不同应用场景不同需求而定制不同的硬件处理模块，并且可以进行功能动态重构。平台提供有音频、视频输入输出接口，OLED显示屏，光纤通信接口以及丰富的基本IO接口。同时平台还具有丰富的扩展IO，便于进行功能扩展。

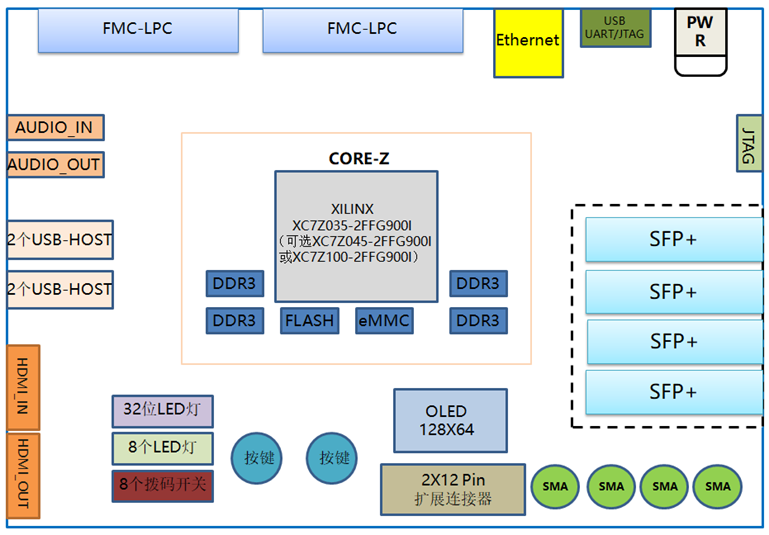

框图
主要规格
FACE-Z7平台
平台接口外设 PS
✦ 1GB DDR3 存储器
✦ 256Mb Flash 存储器
✦ 8GB eMMC存储器
✦ 10/100/1000M以太网
✦ USB-HOST x4
✦ USB-JTAG
✦ USB-UART
✦ OLED 128x64液晶屏
平台接口外设PL
✦ 1GB DDR3 存储器
✦ 2个可编程按键
✦ 8个可编程开关
✦ 8个可编程LED灯
✦ 32位独立可控LED灯
✦ 音频输入输出接口
✦ HDMI输入接口
✦ HDMI显示接口
✦ 2x12 Pin扩展接口
✦ 4路SFP+
✦ 2个FMC-LPC接口
✦ 4个SMA接

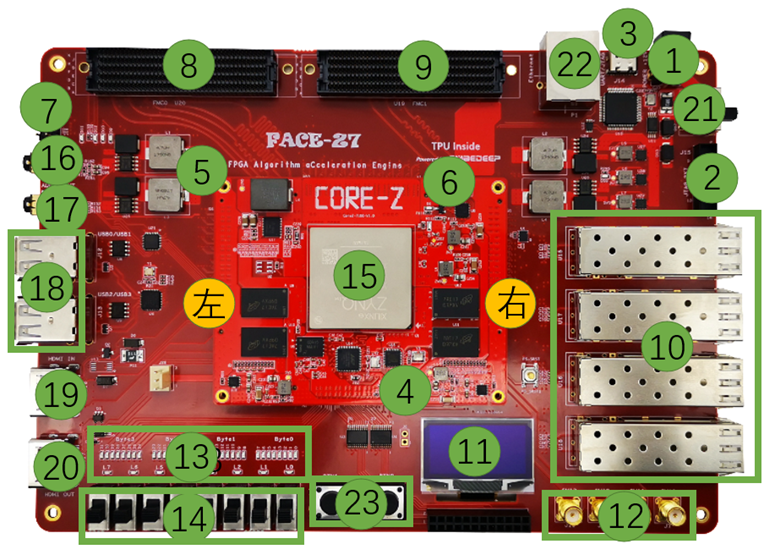

资源图
实物资源图如下：
编号 | 功能描述 |
1 | 12V适配器电源接口 |
2 | JTAG接口 |
3 | USB-Type-C包含（JTAG&UART） |
4 | SW1（控制FPGA芯片的配置方式） |
5 | 跳线，用来控制FPGA芯片BANK 10/11/12的电平标准。 |
6 | Micro SD卡槽 |
7 | 控制多个FPGA芯片配置的选择 |
8 | FMC0-LPC接口 |
9 | FMC1-LPC接口 |
10 | 4个并列SFP+接口 |
11 | 128x64像素1.3寸的OLED显示屏 |
12 | FPGA外部时钟（PL） |
13 | LED灯 |
14 | 拨码开关 |
15 | ZYNQ芯片 |
16 | AUDIO IN接口 |
17 | AUDIO OUT接口 |
18 | 4个USB2.0接口 |
19 | HDMI IN接口 |
20 | HDMI OUT接口 |
21 | 板卡电源开关 |
22 | PS端的以太网接口 |
23 | 2个按键 |

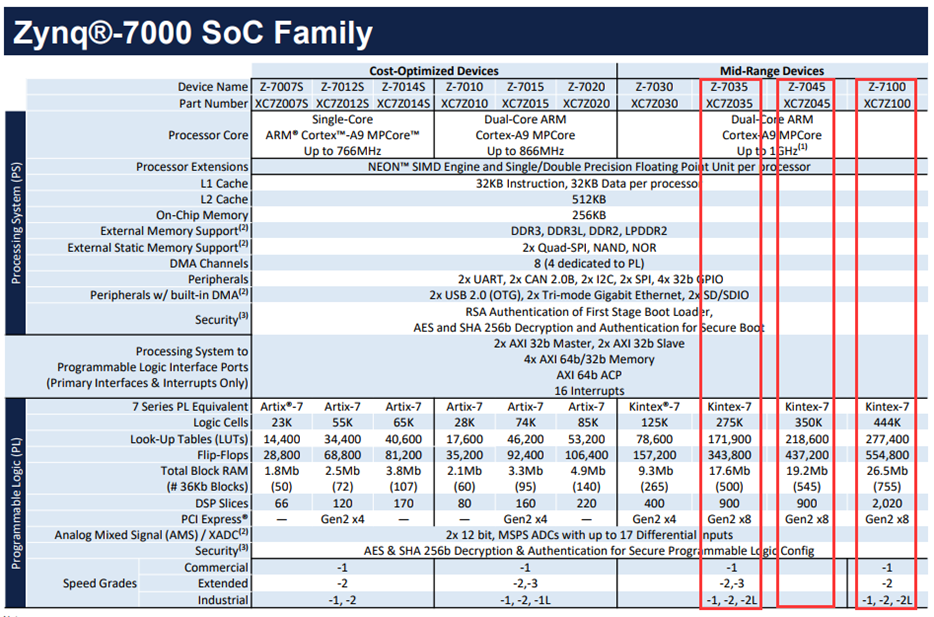

芯片资源配置
✦ FACE-Z7基于Xilinx ZYNQ-7系列芯片,其片上资源丰富。主芯片可选三种型号芯片
✦ 一种为XC7Z035-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源275K Logic Cells
✦ 查找表资源数量171,900个
✦ 触发器数量343,800个
✦ BRAM存储容量17.6Mb
✦ DSP核心数量900个
✦ 一种为XC7Z045-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源350K Logic Cells
✦ 查找表资源数量218,600个
✦ 触发器数量437,200个
✦ BRAM存储容量19.2Mb
✦ DSP核心数量900个
✦ 一种为XC7Z100-2FFG900I，其资源如下：
✦ 双核心ARM Cortex-A9处理器
✦ NEON SIMD与FPU协处理器
✦ L1缓存：每个核心32KB指令缓存与数据
✦ 逻辑资源444K Logic Cells
✦ 查找表资源数量277,400个
✦ 触发器数量554,800个
✦ BRAM存储容量26.5Mb
✦ DSP核心数量2,020个
主要参考设计
✦ 外设接口测试设计
✦ Linux操作系统基本设计
✦ 软硬件开发实验案例
✦ 嵌入式系统设计实验案例
✦ 其他开源参考案例
冷却
✦ 标准：主动散热
功率
✦ 板载大功率电源 up to 100W
板卡外形
✦ 通用板型
