HTG-Z920
Xilinx Zynq UltraScale+ MPSoC PCIe 开发平台
特点
概述
8通道Gen4 / 16通道Gen3 PCI Express平台，带有两个FMC扩展连接器，一个高速Z-Ray千兆端口，USB / UART端口，DDR4 SODIMM和组件。

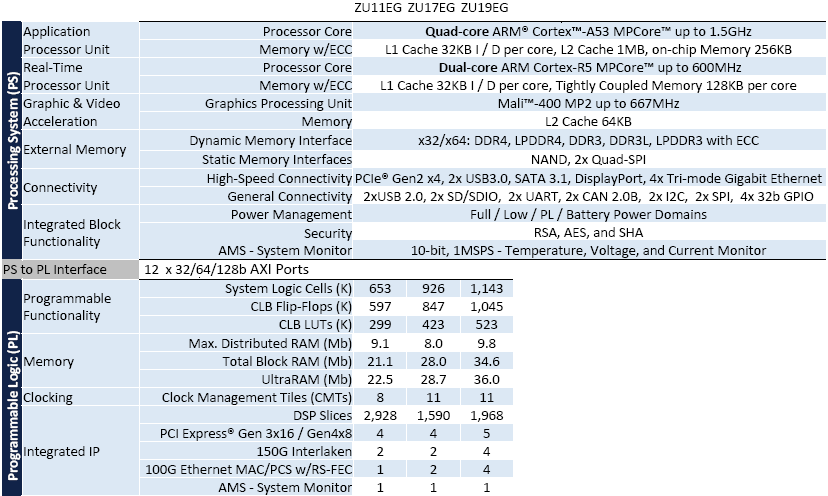

HTG-Z920采用Xilinx ZYNQ UltraScale + ZU11-2，ZU17-2，ZU19-2或ZU19-1 FPGA，可提供大型FPGA门密度，各种I / O和可扩展DDR4内存，适用于各种不同的可编程应用。

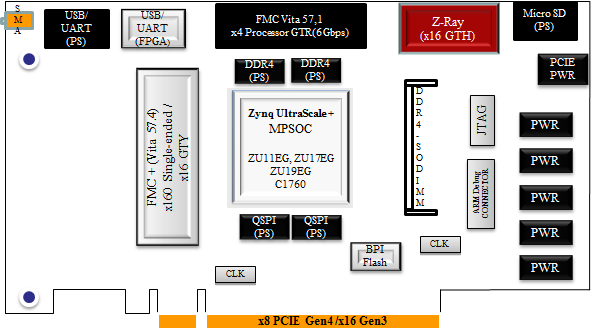

框图
HTG-Z920架构通过一个符合Vita 57.4标准的高引脚数FPGA夹层卡（FMC +），一个符合Vita57.1标准的高引脚数FPGA夹层卡（FMC）端口，以及一个高端功能，实现了简单通用的功能扩展。速度ZRAY端口。 FMC +端口可访问总共160个单端FPGA I / O和16个GTY（30.5Gbps）串行收发器。 FMC端口提供对36个MIO（处理器）和4个GTR串行收发器的访问。 ZRAY端口提供对FPGA的16 GTH串行收发器的访问。

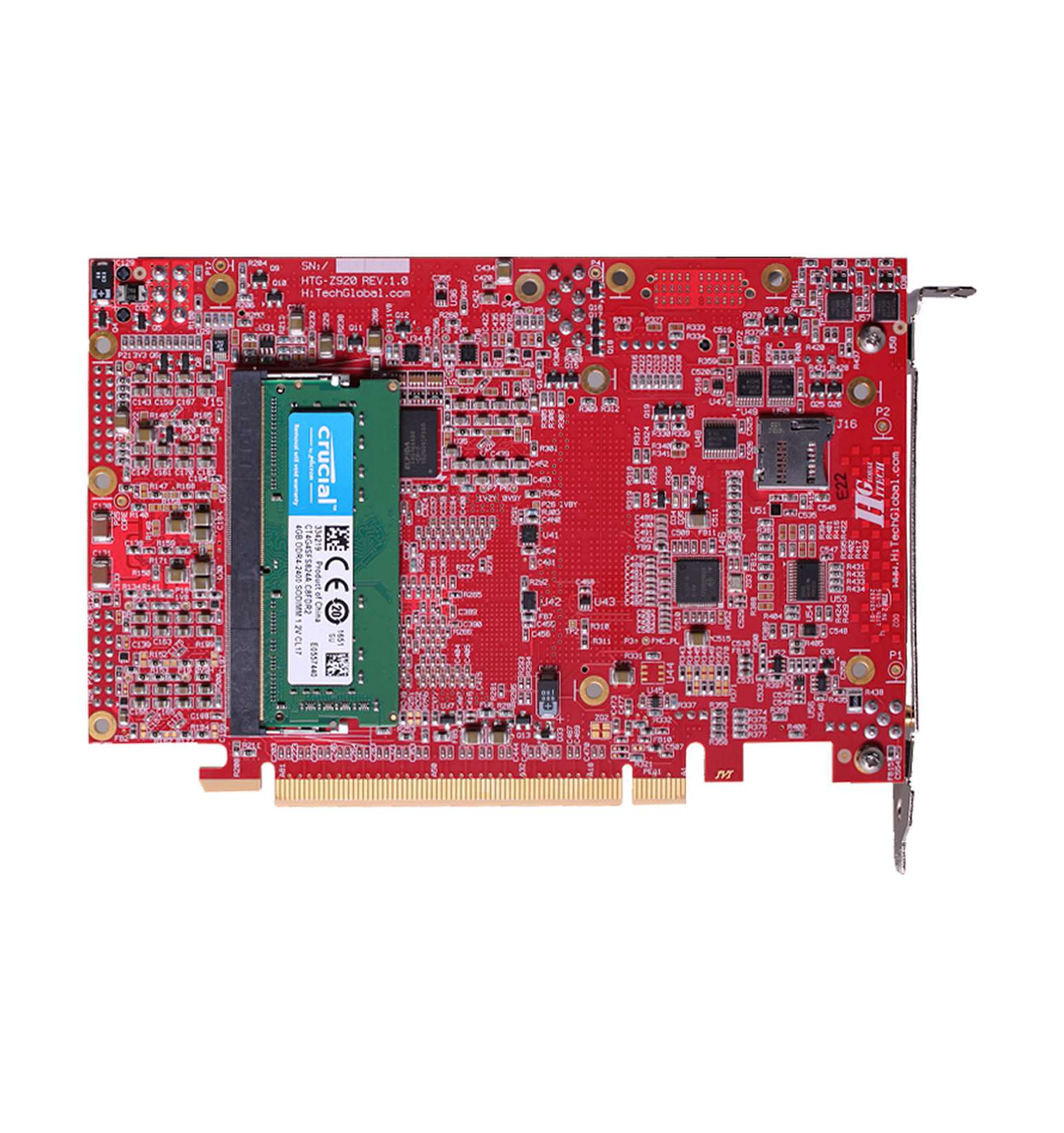

HTG-Z920由一个72位ECC DDR4 SODIMM插槽支持，可访问高达16 GB的SDRAM内存。处理器方面最高支持4GB DDR4内存（目前配备2GB）。 HiTech全球4GB混合存储器立方体（HMC）FMC +模块还支持该板，用于高性能串行存储器。
HTG-Z920可用于PCI Express和独立模式，并通过其6针Molex PCIe连接器供电。
