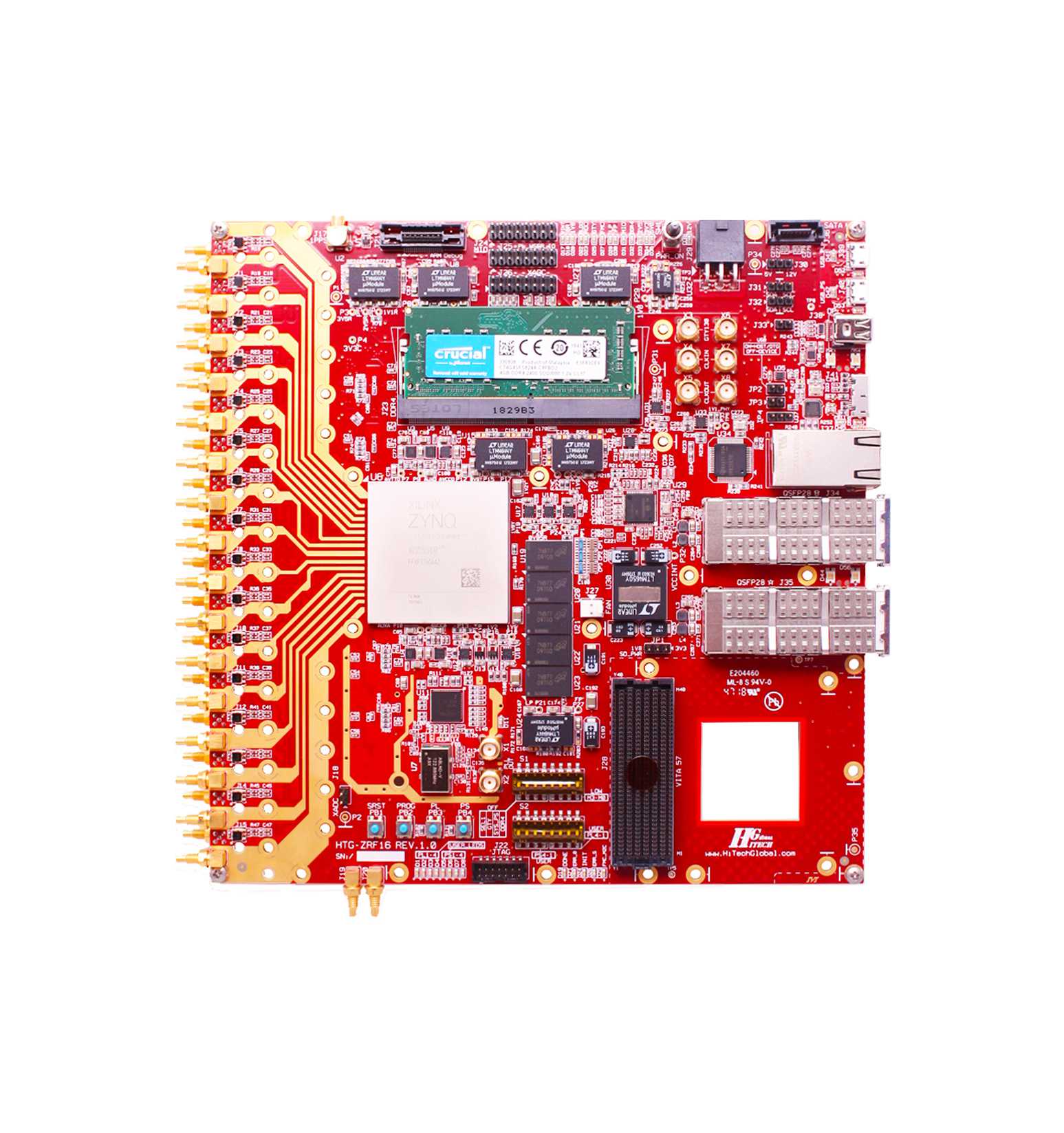

HTG-ZRF16
X16 ADC/X16 DAC Xilinx Zynq UltraScale+ RFSoC 开发平台
特点
概述
16ADC / 16DAC端口，两个QSFP28（100G）端口，DDR4 SODIMM /组件，以太网，SATA，USB3.0，FMC +端口。
HTG-ZRF16采用Xilinx ZYNQ UltraScale + RFSoC ZU29DR，可提供大型FPGA门密度，16个ADC / DAC端口，可扩展I / O端口和DDR4内存，适用于各种不同的可编程应用。
HTG-ZRF16由16个12位ADC（2GSPS）和16个14位DAC（6.4GSPS）端口提供支持。 ADC和DAC端口通过高性能微型Rf连接器支持。

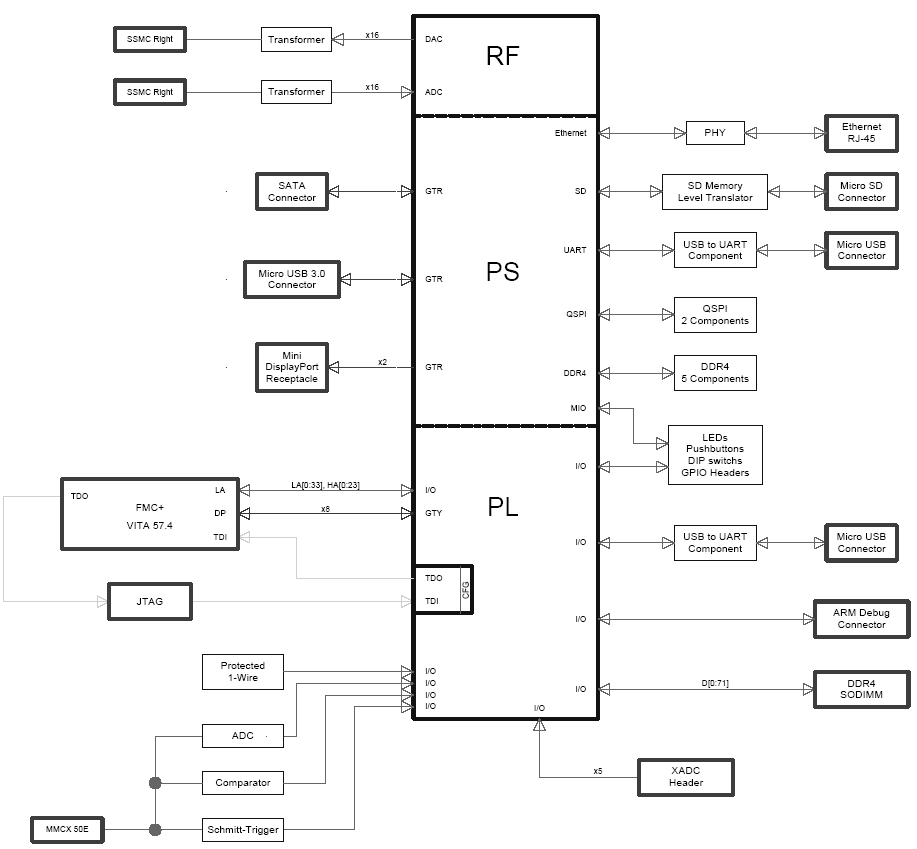

框图
HTG-ZRF16架构通过一个符合Vita 57.4标准的高引脚数FPGA夹层卡（FMC +）和大量子卡选件，可实现简单通用的功能扩展。
两个板载100Gbps QSFP28连接器提供光学接口，可与模拟和数字转换并行地有效处理高速数据。
HTG-ZRF16由一个72位ECC DDR4 SODIMM插槽支持，可访问高达16 GB的SDRAM内存。处理器方面最多支持4GB DDR4内存（目前配备2GB）。 HiTech全球4GB混合存储器立方体（HMC）FMC +模块还支持该板，用于高性能串行存储器。
