HTG-930
Xilinx Virtex UltraScale+ PCIe 开发平台
特点
概述
PCI Express x8 Gen4 / x16 Gen3平台，带有三个Vita57.4 FMC +端口（370个单端FPGA I / O和56个GTY（30.5G）串行收发器），DDR4 SODIMM（最高16GB），GPPO端口，USB / UART 端口和电源管理总线。

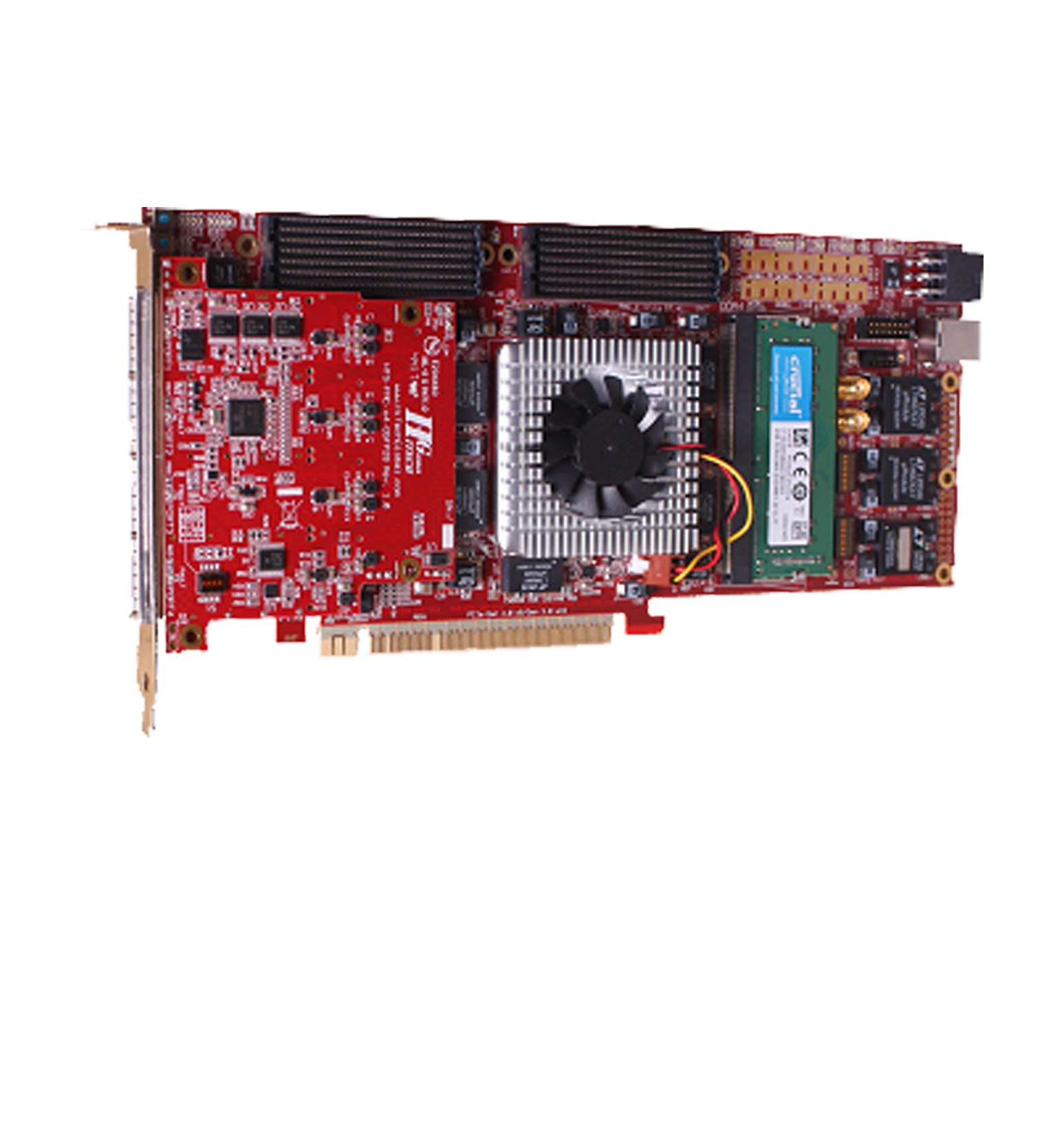

HTG-930采用Xilinx Virtex UltraScale + VU9P，VU13P或UltraScale VU190 FPGA，可提供各种FPGA门密度，I / O和存储器，适用于各种不同的可编程应用。

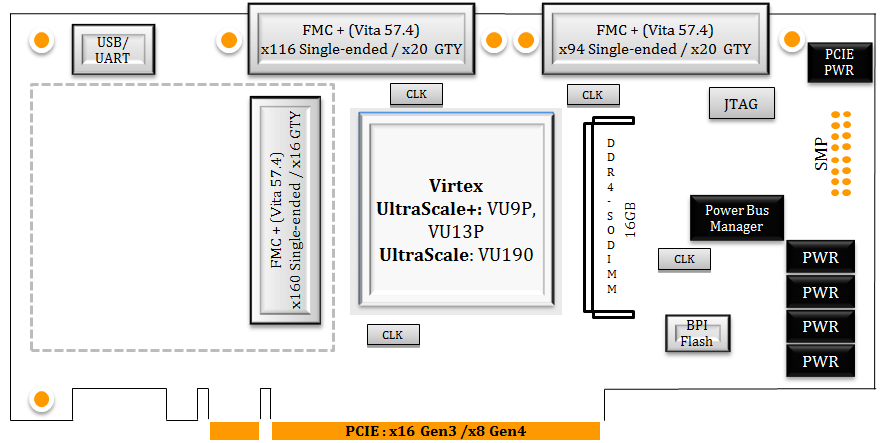

框图
HTG-930架构通过三个符合Vita 57.4标准的高引脚数FPGA夹层卡（FMC +）连接器，可实现轻松，多功能的功能扩展。 FMC +端口可访问总共370个单端FPGA I / O和56个GTY（30.5Gbps）串行收发器。各种FMC（即QSFP +，SFP +，USB 3.0，ADC等）和FMC +（CFP8，CXP，HMC，MSMP / GPPO等）子卡可与HTG-930平台配合用于不同的应用。
HTG-930由一个72位ECC DDR4 SODIMM插槽支持，可访问高达16 GB的SDRAM内存。 HiTech全球4GB混合存储器立方体（HMC）FMC +模块还支持该板，用于高性能串行存储器。
HTG-930可用于PCI Express和独立模式，并通过6针Molex PCIe连接器供电。
