HTG-847
Virtex UltraScale Quad 440 仿真/ASIC 原型验证平台
特点
概述
ASIC / SOC仿真/开发平台，具有四个（或两个）Virtex UltraScale 440 FPGA（-2或-3速度等级），四个72位ECC DDR4 SODIMM插槽（总共64GB），总共八个符合Vita57.1标准的FMC连接器 用于I / O扩展（总共1280个单端I / O和80个GTH串行收发器），总共四个符合Vita57.4标准的FMC +连接器（总共640个单端I / O和64

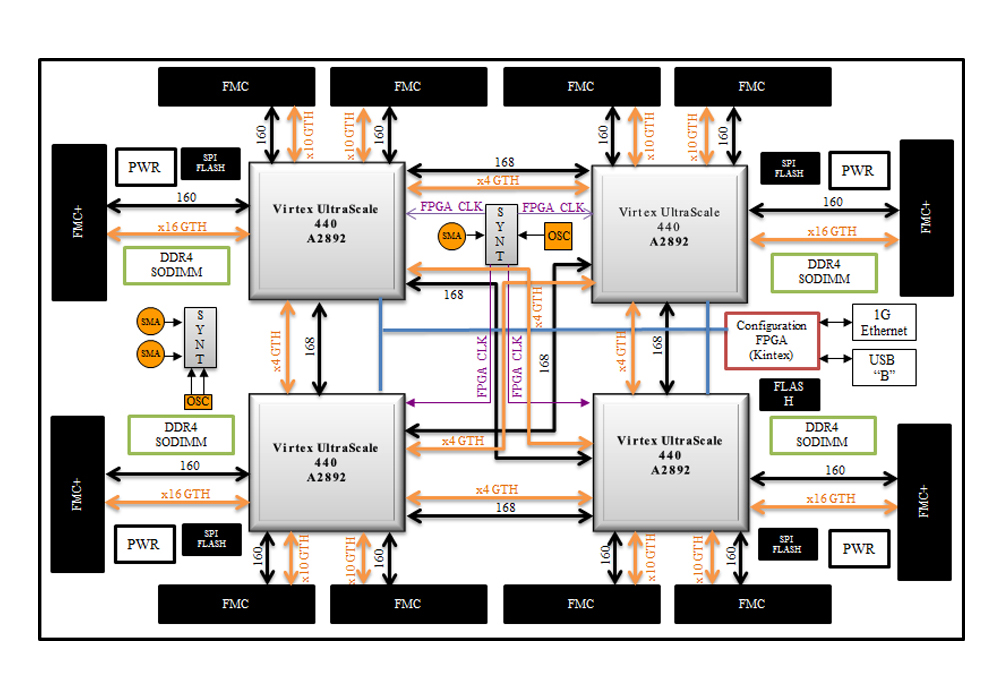

框图
HTG-847采用四个或两个Xilinx Virtex UltraScale 440 FPGA（市场上最大的密度FPGA），是ASIC / SOC仿真和原型设计的理想选择。 该电路板的架构允许四个板载FPGA之间进行有效的高速通信，以实现需要分区和为指定FPGA分配特定功能的设计。 该板的架构还允许通过高速/高性能板对板连接器快速轻松地进行系统扩展。
该系统由12个FPGA夹层连接器（FMC）提供支持，可访问总共1920个选择I / O和144个GTH串行收发器。 这允许电路板的功能扩展，以支持不同的标准和外围设备。 FMC电缆也可用于将每个电路板连接到两个相邻系统。
