CK-U1-KCU1250-G
Xilinx Kintex UltraScale FPGA KCU1250 套件
特点
✦ 对 UltraScale XCKU040-2FFVA1156E FPGA 上的 GTH 收发器进行功能描述和评估的硬件环境。
✦ 硬件、设计工具、IP、以及预验证参考设计
✦ 集成式误码率测试器 (IBERT) 参考设计
✦ BullsEye 连接头支持完整的 GTH Quad，包含 4 个传输/接收对
✦ 为 GTH 收发器和参考时钟提供 5 个 Samtec BullsEye 连接器衬垫
✦ 两对差分 MRCC 输入，带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口
概述
KCU1250 功能描述套件可为您提供评估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收发器所需的一切功能。同时访问集成式误码率测试器 (IBERT) 演示和 Vivado® 设计套件，能够实现对业界领先 GTH 收发器的快速评估。每个 GTH Quad 及其相关参考时钟均从 FPGA 路由至 BullsEye 连接器焊盘。它可连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。

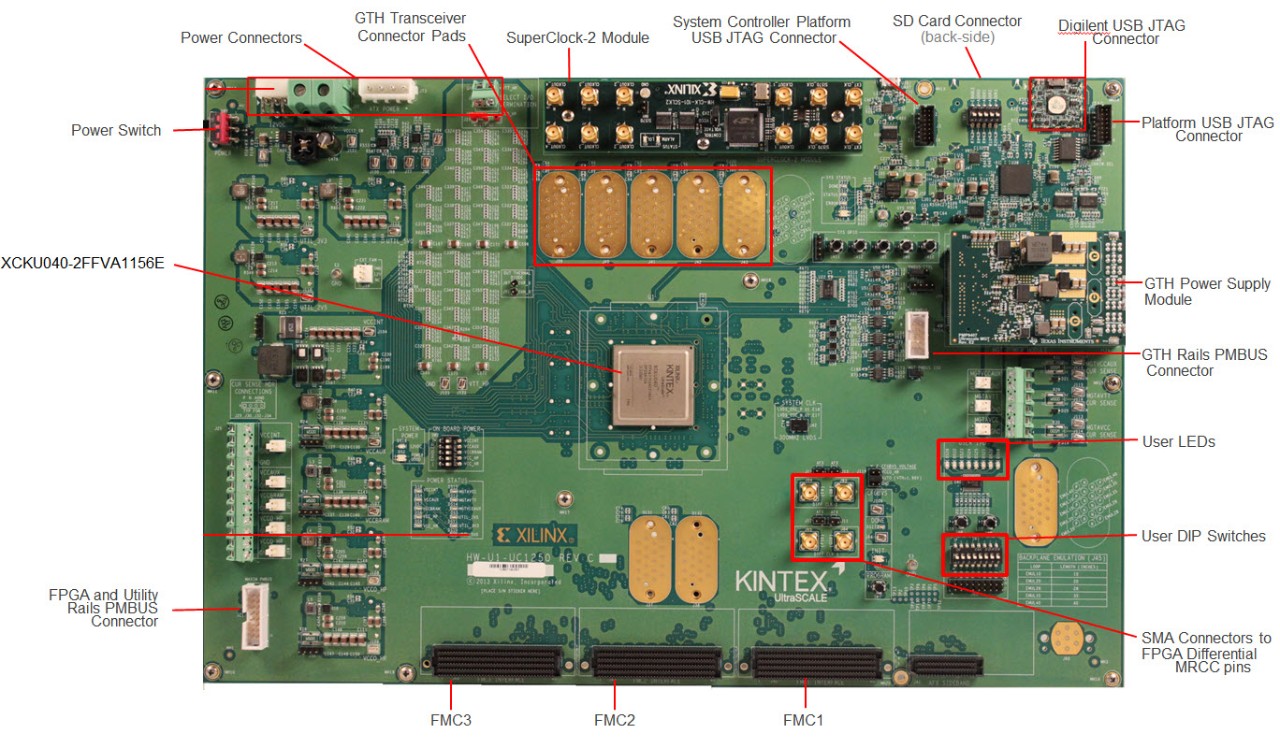

框图
